FAQ 000292 DE

Modellierung | Struktur RFEM

Wie kann ich mir in RFEM die lokalen Achsensysteme anzeigen lassen und die lokale z-Achse umkehren?

Antwort

Jede Fläche hat in RFEM ein lokales Koordinatensystem (x,y,z).

Die Koordinaten x und y liegen in der Fläche, z steht senkrecht auf der Fläche. Die Ober- und die Unterseite einer Fläche wird durch die Richtung der z-Achse bestimmt.

Die Richtung, in der die lokale z-Achse zeigt, ist die Unterseite einer Fläche. Normalerweise zeigt diese lokale z-Achse nach unten. Abhängig von der Definitionsrichtung der Begrenzungslinien und der Reihenfolge, in welcher die Linien angeklickt wurden, kann es jedoch auch möglich sein, dass die lokale z-Achse nach oben zeigt.

Das kann aber sehr leicht korrigiert werden. Bitte lassen Sie sich zunächst die lokalen Flächenkoordinatensysteme anzeigen.

Gehen Sie dazu wie folgt vor:

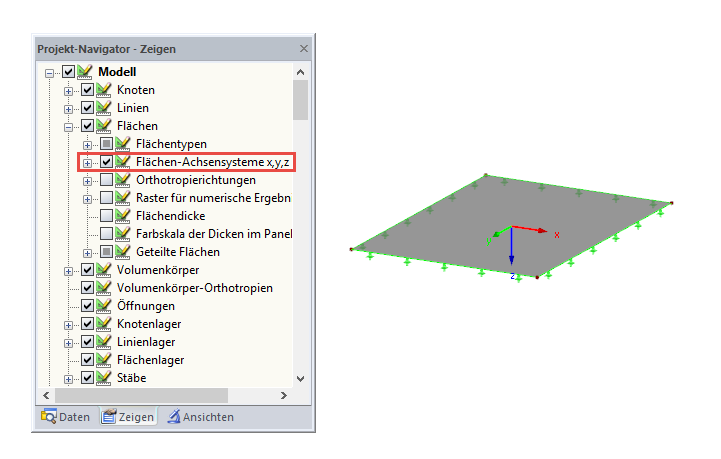

Aktivieren Sie auf der linken Bildschirmseite den Zeigen-Navigator.

Öffnen Sie den Zweig "Modell" -> "Flächen" und aktivieren Sie das Kontrollfeld vor dem Eintrag "Flächen-Achsensysteme x,y,z".

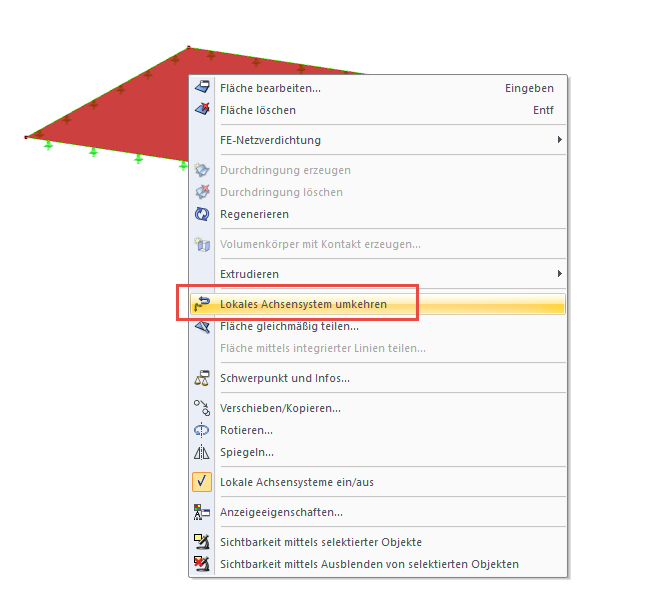

Um die Richtung der lokalen z-Achse umzukehren, klicken Sie nun mit der rechten Maustaste auf die betreffende Fläche und wählen Sie im Kontextmenü den Eintrag "Lokales Achsensystem umkehren".

Ein Drehen der lokalen Achsen x, y ist nicht möglich. Die Richtung dieser Achsen ist direkt von der globalen Achse und der Lage der Fläche dazu abhängig. Definieren Sie z.B. eine Fläche in der x,y-Ebene, so zeigt die lokale x-Achse in Richtung der globalen X-Achse. Neigen Sie diese Platte nun aus der Ebene heraus, so dreht sich automatisch das lokale Koordinatensystem.
