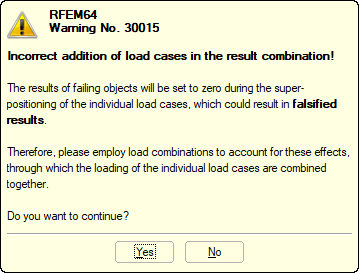

Перед вычислением комбинации результатов появляется сообщение о том, что добавление вариантов загрузки из-за сбойных объектов недопустимо. Что это значит?

Ответ

Для комбинаций результатов, в которых случаи нагрузки накладываются аддитивно с '+', фальсифицированные результаты могут возникать в связи с нелинейными объектами (растяжение или сжатие, разрушение подшипника и т. Д.)

Пример: натяжной стержень получает давление в грузовом отсеке и выпадает. Гистограмма результатов в этом случае нагрузки ноль. Однако в другом случае нагрузки этот стержень находится под натяжением, что оставляет его в системе и принимает внутренние силы. Если добавить результаты этих вариантов нагрузки в комбинацию результатов, будут наложены две разные статические системы. Это может быть проблематично.

Поэтому для нелинейных объектов в модели должны быть сформированы лучшие комбинации нагрузок .

Ключевые слова

Предупреждение, сложение, случай нагрузки, комбинация нагрузок, комбинация результатов, отказ, рулевая тяга, толкатель, подшипник, подстилка, неправильное сложение
