FAQ 000321 DE

Berechnung RFEM RSTAB

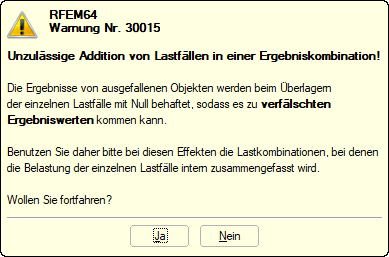

Bei der Berechnung einer Ergebniskombination erscheint die Meldung, dass die Addition der Lastfälle bzw. Lastkombinationen aufgrund ausfallender Objekte nicht zulässig ist. Was bedeutet diese Meldung?

Antwort

Bei Ergebniskombinationen in denen einzelne Lastfälle überlagert werden, kann es im Zusammenhang mit nichtlinearen Objekten im Modell (z.B. Zugstäbe) zu verfälschten Ergebnissen kommen.

So ist es beispielsweise möglich, dass ein Zugstab in einem Lastfall Druck erhält und ausfällt. Die Ergebnisse des Stabes sind in diesem Lastfall Null. In einem anderen Lastfall kann dieser Stab aber unter Zug stehen, wodurch er im System verbleibt und Schnittgrößen übernimmt.
Werden nun die Ergebnisse dieser Lastfälle in einer Ergebniskombination addiert, werden zwei unterschiedliche statische Systeme zusammengefasst. Dies kann problematisch sein.

Bei nichtlinearen Objekten sollten daher besser Lastkombinationen gebildet werden.

Schlüsselwörter

Warnung, Addition, Lastfall, Lastkombination, Ergebniskombination, Ausfall, Zugstab, Druckstab, Lager, Bettung
