Oggetti in errore nella combinazione di risultati

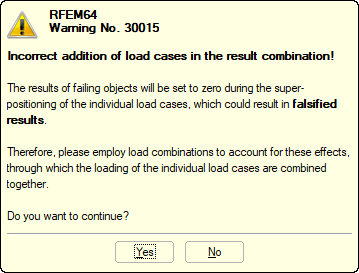

Prima di calcolare una combinazione di risultati, viene visualizzato un messaggio che informa che l'aggiunta di casi di carico non è consentita a causa della rottura degli oggetti. Cosa significa?


Risposta:

Nel caso di combinazioni di risultati in cui i casi di carico sono stati sovrapposti in modo additivo con '+', potrebbero esserci risultati errati nel contesto di oggetti non lineari (aste in trazione o compressione, rottura del vincolo esterno e così via).

Esempio: Ein Zugstab erhält in einem Lastfall Druck und fällt aus. Die Stabergebnisse sind in diesem Lastfall null. In einem anderen Lastfall steht dieser Stab aber unter Zug, wodurch er im System verbleibt und Schnittgrößen übernimmt. Würde man nun die Ergebnisse dieser Lastfälle in einer Ergebniskombination addieren, wären zwei unterschiedliche statische Systeme überlagert. Dies kann problematisch sein.

Bei nichtlinearen Objekten im Modell sollten daher besser Lastkombinationen gebildet werden.
