Objetos que falham na combinação de resultados

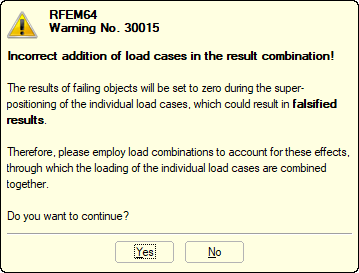

Antes de calcular uma combinação de resultados, aparece uma mensagem a indicar que a adição de casos de carga não é permitida devido a objetos em rotura. O que significa isto?


Resposta:

No caso de combinações de resultados nas quais os casos de carga foram sobrepostos adicionalmente com '+', pode haver resultados incorretos no contexto de objetos não lineares (barras de tração ou compressão, rotura de apoio etc.).

Exemplo: Ein Zugstab erhält in einem Lastfall Druck und fällt aus. Die Stabergebnisse sind in diesem Lastfall null. In einem anderen Lastfall steht dieser Stab aber unter Zug, wodurch er im System verbleibt und Schnittgrößen übernimmt. Würde man nun die Ergebnisse dieser Lastfälle in einer Ergebniskombination addieren, wären zwei unterschiedliche statische Systeme überlagert. Dies kann problematisch sein.

Bei nichtlinearen Objekten im Modell sollten daher besser Lastkombinationen gebildet werden.
