FAQ 000321 FR

1 décembre 2017

Robert Vogl Calcul RFEM RSTAB

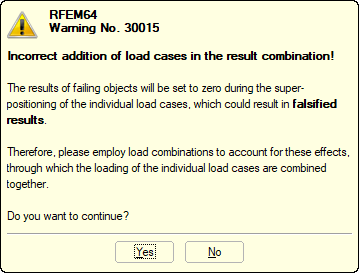

Un message indiquant que l'ajout de cas de charge n'est pas autorisé en raison d'objets défaillants s'affiche avant le calcul d'une combinaison de résultats. Qu'est-ce que ça veut dire?

Réponse

Dans le cas de combinaisons de résultats dans lesquelles les cas de charge ont été superposés avec '+', des résultats erronés peuvent se produire dans le contexte d'objets non linéaires (barres tendues ou en compression, échec de la prise en charge, etc.).

Exemple: une barre en traction est comprimée dans un cas de charge et tombe en panne. Les résultats de barre sont affichés comme nuls dans ce cas de charge. Dans un autre cas de charge, la barre de traction peut en effet être tendue, restant ainsi dans la structure et adoptant les efforts internes. Maintenant, si les résultats de ces deux cas de charge sont ajoutés à l'aide de la combinaison de résultats, les résultats sont additionnés à partir de deux systèmes structuraux différents. Cela peut poser problème.

Dans le cas d'objets non linéaires dans le modèle, vous devriez plutôt utiliser les combinaisons de charge .

Mots-clés

Avertissement Addition Cas de charge Combinaison de charge Combinaison de résultats Échec Barre de traction Barre de compression Appui Fondation Ajout incorrect
