FAQ 000321 CS

1. prosince 2017

Robert Vogl Výpočet RFEM RSTAB

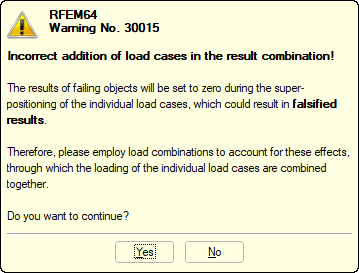

Před výpočtem kombinace výsledků se zobrazí hlášení, že přidání zatěžovacích stavů není povoleno z důvodu selhání objektů. Co to znamená?

Odpověď

V případě kombinací výsledků , u nichž byly v případě zatěžovacích stavů doplněny +, můžeme v kontextu nelineárních objektů (tahové nebo tlačené pruty, selhání podpory apod.) Dospět k nesprávným výsledkům.

Příklad: Tahový prut je vystaven tlaku v zatěžovacím stavu a proto selhá. V tomto zatěžovacím stavu se výsledky prutu zobrazí jako nula. V jiném zatěžovacím stavu může být tahový prut skutečně pod napětím, a tak zůstává v konstrukci a přijímá vnitřní síly. Jakmile se výsledky obou zatěžovacích stavů vložíme do kombinace výsledků, shrnou výsledky ze dvou různých konstrukcí. To může být problém.

V případě nelineárních objektů v modelu se spíše použijí kombinace zatížení .

Klíčová slova

Upozornění Doplněk Zatěžovací stav Kombinace zatížení Kombinace výsledků Selhání Tahového prutu Tlakový prut Podpora Založení Nesprávné doplnění
