FAQ 000321 PL

25. października 2019

Robert Vogl Obliczenia RFEM RSTAB

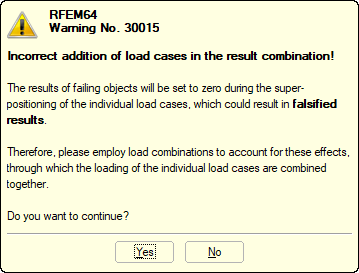

Przed obliczeniem kombinacji wyników pojawia się komunikat, że dodawanie przypadków obciążeń jest niedozwolone ze względu na uszkodzenia obiektów. Co to znaczy?

Odpowiedź

W przypadku kombinacji wyników , w których przypadki obciążeń zostały nałożone dodatkowo jako "+", w kontekście obiektów nieliniowych (pręty rozciągane lub ściskane, podporowe itd.) Mogą być wyświetlane błędne wyniki.

Przykład: pręt rozciągany poddawany jest ściskaniu w przypadku obciążenia i dlatego ulega uszkodzeniu. W tym przypadku obciążenia wyniki pręta są oznaczone jako zero. W innym przypadku obciążenia pręt rozciągany może być rzeczywiście rozciągany, a zatem pozostaje w konstrukcji i przenosi siły wewnętrzne. Jeżeli wyniki tych dwóch przypadków obciążeń zostaną dodane za pomocą kombinacji wyników, wyniki zostaną zsumowane z dwóch różnych systemów konstrukcyjnych. Może to stanowić problem.

W przypadku obiektów nieliniowych w modelu należy raczej stosować kombinacje obciążeń .

Słowa kluczowe

Ostrzeżenie Dodatek Przypadek obciążenia Kombinacja obciążeń Kombinacja wyników Awaria Pręt rozciągany Pręt ściskany Wsparcie Podłoże Nieprawidłowe dodawanie
