Podczas obliczeń dynamicznych pojawia się komunikat: "Model nie ma przypisanej wolnej masy. Z tego względu obliczenia dynamiczne nie są możliwe "lub" Wymagana jest zbyt duża wartość własna ". W jaki sposób mogę obliczyć kształty trybu?

Odpowiedź

Wartość tę można wyznaczyć jako wiele wartości własnych, ponieważ w konstrukcji, do której przyporządkowana jest masa, istnieją stopnie swobody. W celu określenia liczby stopni swobody liczbę punktów węzłowych ES należy pomnożyć przez aktywne kierunki masy. Masy w podporach stałych nie są uwzględniane w tym przypadku, ponieważ nie mogą one swobodnie drgać.

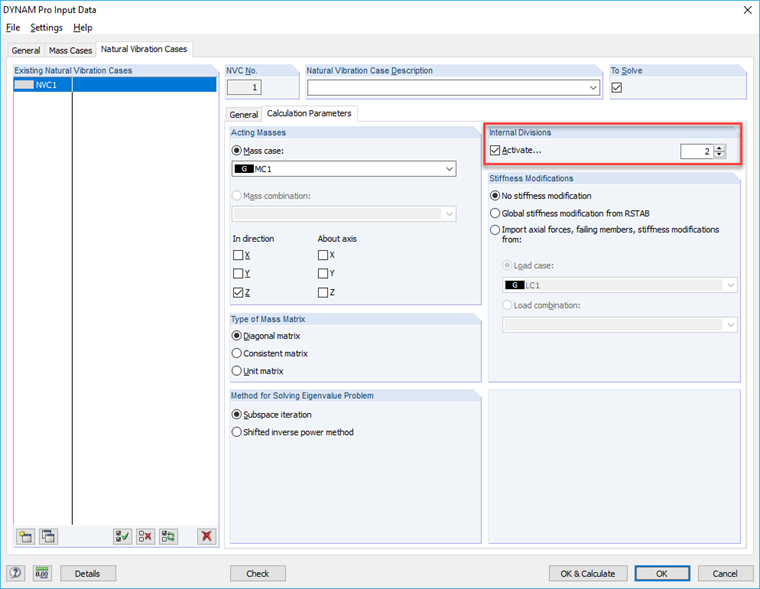

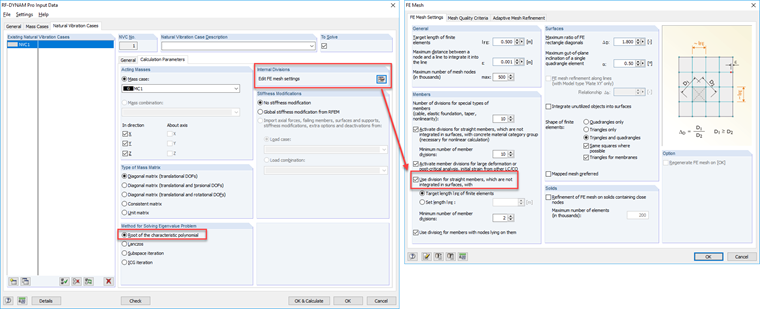

Jeżeli "Przegroda prętów prostych" (RFEM) / "podział pręta wewnętrznego" (RSTAB) nie jest aktywowana, może się zdarzyć, że na przykład w przypadku belek jednoprzęsłowych masy występują tylko w podpórkach, a zatem nie Wartość własna może zostać określona. W takich przypadkach należy aktywować podział pręta w sposób pokazany na ilustracji.

Ponieważ solwer Lanczosa w RF-DYNAM Pro nie jest w stanie określić wszystkich istniejących wartości własnych, metoda rozwiązywania "pierwiastka z wielomianu charakterystycznego" również może stanowić rozwiązanie.

Słowa kluczowe

Wartość własna Stopień swobody Obliczenia dynamiczne
