问题

进行动态计算时,出现以下消息: “该模型没有分配自由质量。 因此,不可能进行动力计算”或“需要的特征值太多”。 如何计算振型?


客服回答:

可以确定与分配质量的结构中的自由度一样多的特征值。 确定自由度的数目,需要将有限元节点的数目乘以有效质量方向。 这里不考虑固定支座上的质量,因为它们不能自由振动。

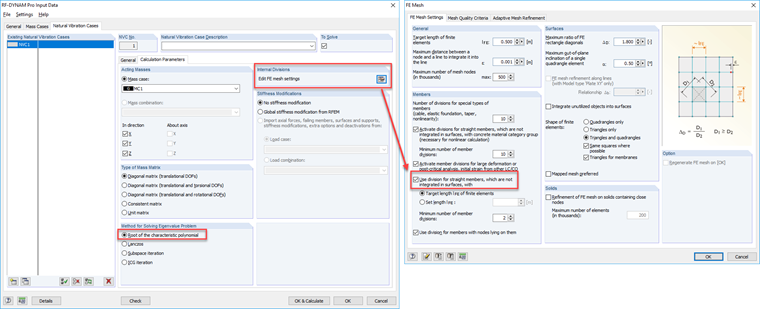

如果“直杆件划分”(RFEM)/“杆件内部划分”(RSTAB) 没有激活,那么例如在单跨梁的情况下,质量只存在于支座中,因此没有可以确定特征值。 在这种情况下,如图所示激活杆件分段。

由于 RF‑DYNAM Pro 中的 Lanczos 求解器无法确定所有现有的特征值,因此“特征多项式的根”求解方法也可以提供解决方案。
