Lorsque j'effectue un calcul dynamique, le message suivant s'affiche: «Le modèle n'a pas de masse libre assignée. Le calcul dynamique n'est donc pas possible »ou« Trop de valeurs propres requises ». Comment puis-je calculer les formes de mode?

Réponse

Il est possible de déterminer autant de valeurs propres que de degrés de liberté dans la structure à laquelle une masse est assignée. Afin de déterminer le nombre de degrés de liberté, le nombre de points nodaux des nœuds EF doit être multiplié par les directions de masse actives. Les masses des appuis fixes ne sont pas prises en compte car elles ne peuvent pas osciller librement.

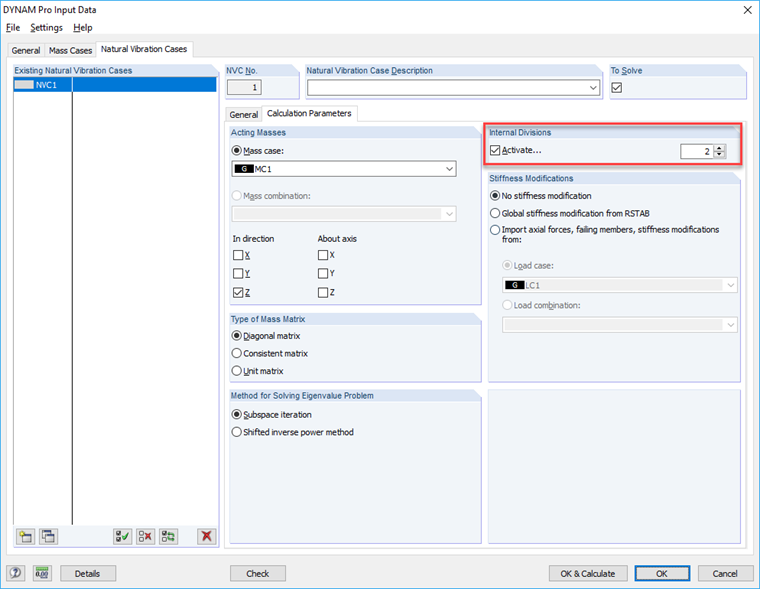

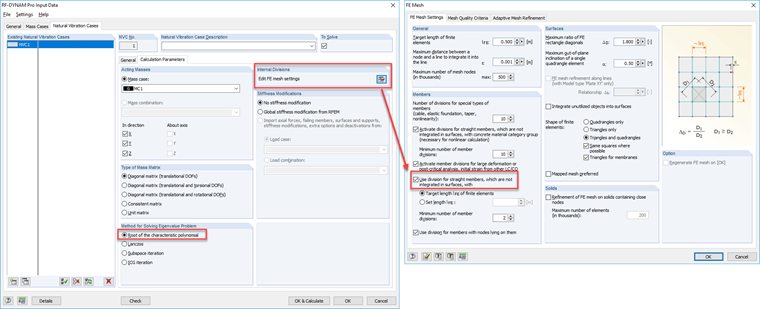

Si la «Division pour barres droites» (RFEM) / «division interne de barre» (RSTAB) n'est pas activée, il peut arriver, par exemple dans le cas de poutres à une travée, que les masses n'existent que dans les appuis et La valeur propre peut être déterminée. Dans ce cas, activez la division de la barre comme indiqué sur les figures.

Étant donné que le solveur de Lanczos dans RF-DYNAM Pro ne peut pas déterminer toutes les valeurs propres existantes, la méthode de résolution «racine du polynôme caractéristique» peut également apporter une solution.

Mots-clés

Valeur propre Degré de liberté Calcul dynamique
