Při dynamickém výpočtu se zobrazí zpráva: "Model nemá žádnou volnou hmotnost. Dynamický výpočet tak není možný 'nebo' Je zapotřebí příliš mnoho vlastních čísel '. Jak lze spočítat tvary zobrazení?

Odpověď

Lze tak stanovit tolik vlastních vlastností, jaké jsou stupně volnosti v konstrukci, kterému je přiřazena hmota. Pro stanovení počtu stupňů volnosti musí být počet uzlů uzlů sítě KP vynásoben aktivním směrem hmotnosti. Tělesa v pevném uložení se k tomu nepřihlíží, protože nemohou volně kmitávat.

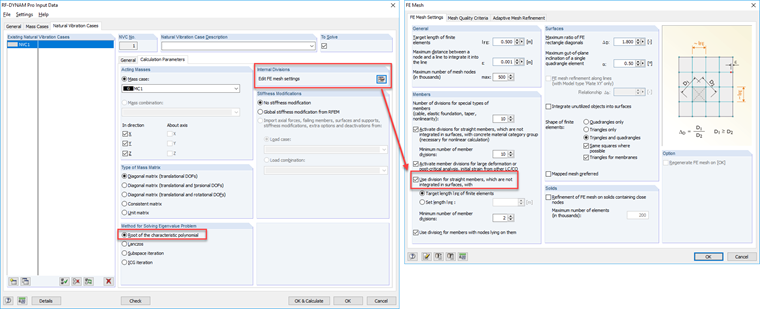

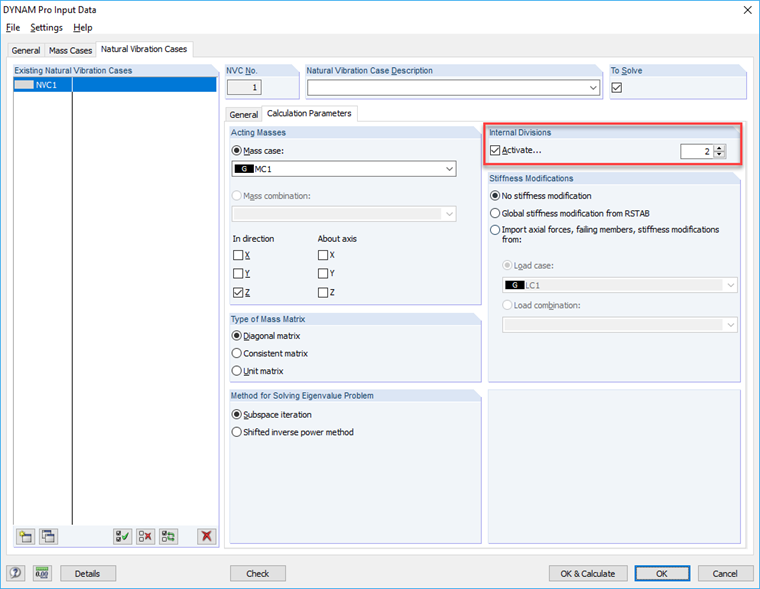

Pokud není zapnuta funkce "Dělení pro rovné pruty" (RFEM) nebo "vnitřní členění prutů" (RSTAB), může se například u nosníku s jedním rozpěnem stát, že tyto hmoty existují pouze v podporách, a proto Vlastní číslo můžeme stanovit. V takovém případě aktivujte dělení prutu tak, jak je znázorněno na obrázcích.

Vzhledem k tomu, že řešič Lanczos v RF-DYNAM Pro neumožňuje stanovit všechny stávající vlastní hodnoty, může řešení typu 'root of the characteristic polynomial' řešit.

Klíčová slova

Vlastní číslo Stupeň volnosti Dynamický výpočet
