Протокол результатов RFEM

Результаты поверхности выводятся в сетке 500 мм. Однако управляющее значение не будет рассматриваться. Как изменить расстояние сетки?

Ответ

Результаты поверхности выводятся в сетке 500 мм. Однако управляющее значение не будет рассматриваться. Как изменить расстояние сетки?

Табличные результаты отображаются в точках сетки каждой поверхности. В протоколе результатов также используется данная сетка.

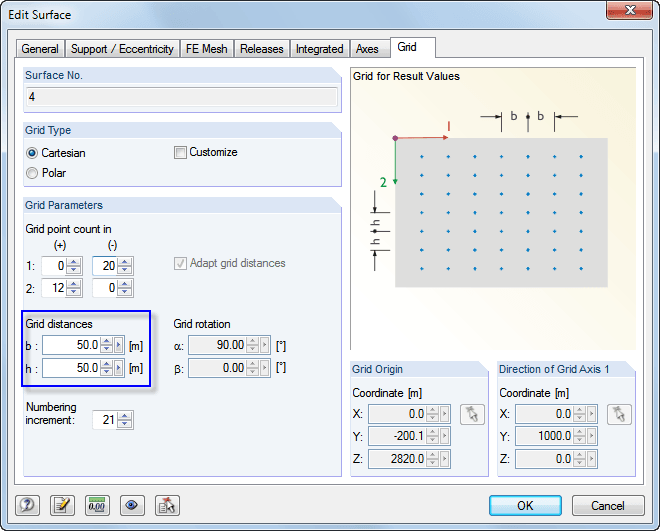

Дважды щелкните на поверхность, чтобы открыть диалоговое окно «Изменить поверхность», и перейдите на вкладку «Сетка».

Задайте расстояния b и h, которые будут скорректированы для геометрии модели. С помощью флажка «Настройка» можно также указать индивидуальные настройки (начало сетки, вращение).
