FAQ 000522 PL

1. grudnia 2017

Protokół wydruku RFEM

Wyniki powierzchni są przedstawiane w postaci rastra 500 mm. Wartość główna nie jest jednak uwzględniana. Jak mogę zmienić odległość rastra?

Odpowiedź

Wyniki powierzchni są przedstawiane w postaci rastra 500 mm. Wartość główna nie jest jednak uwzględniana. Jak mogę zmienić odległość rastra?

Wyniki w tabeli są wyświetlane w punktach rastra każdej powierzchni. Protokół wydruku również korzysta z tej siatki.

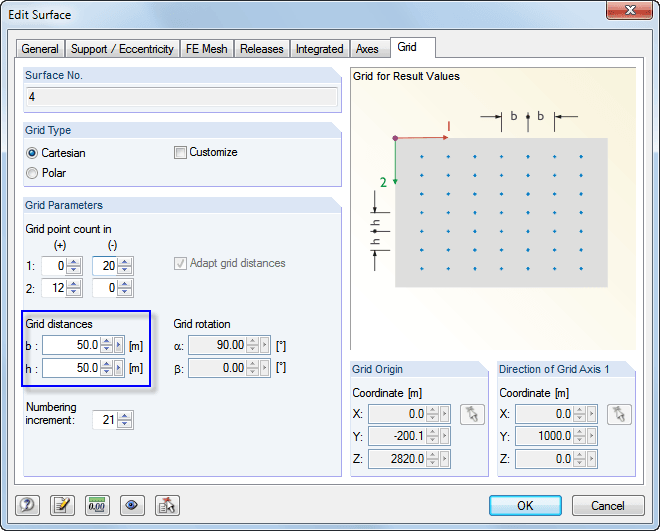

Dwukrotne kliknięcie powierzchni powoduje otwarcie okna dialogowego "Edytować powierzchnię" i przejście do zakładki "Raster".

W tym polu należy zdefiniować odległości b ih dostosowane do geometrii modelu. Za pomocą pola wyboru "Dostosować" można też wprowadzić indywidualne ustawienia (początek, obrót, raster).
