FAQ 000522 DE

Ausdruckprotokoll RFEM

Die Flächen-Ergebnisse werden in einem 500-mm-Raster ausgegeben. Dabei wird aber der maßgebende Wert nicht erfasst. Wie kann ich den Rasterabstand ändern?

Antwort

Die tabellarischen Ergebnisse werden an den Rasterpunkten einer jeden Fläche ausgegeben. Das Ausdruckprotokoll verwendet ebenfalls dieses Raster.

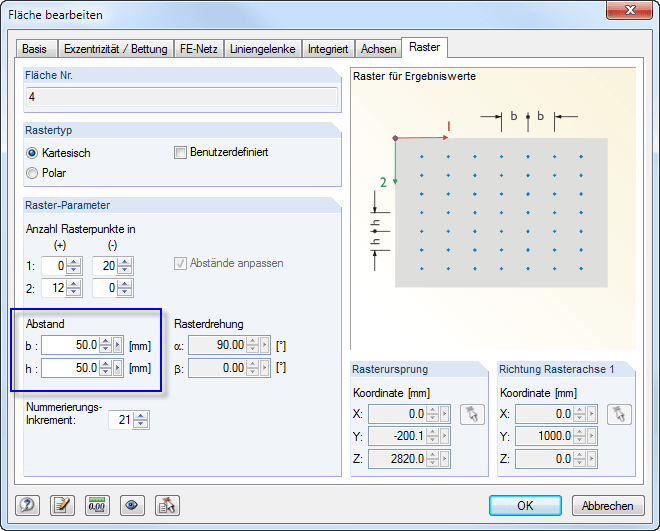

Doppelklicken Sie die Fläche, um den Dialog "Fläche bearbeiten" aufzurufen. Wählen Sie dort das Register "Raster".

Geben Sie nun Abstände b und h an, die auf die Modellgeometrie abgestimmt sind. Über das Kontrollfeld "Benutzerdefiniert" sind auch individuelle Einstellungen (Rasterursprung, Drehung) möglich.
