Les résultats de surface sont affichés dans une grille de 500 mm. Cependant, la valeur déterminante n'est pas considérée. Comment modifier la distance de grille?

Réponse

Les résultats tabulaires sont affichés aux points de grille de chaque surface. Le rapport d'impression utilise également cette grille.

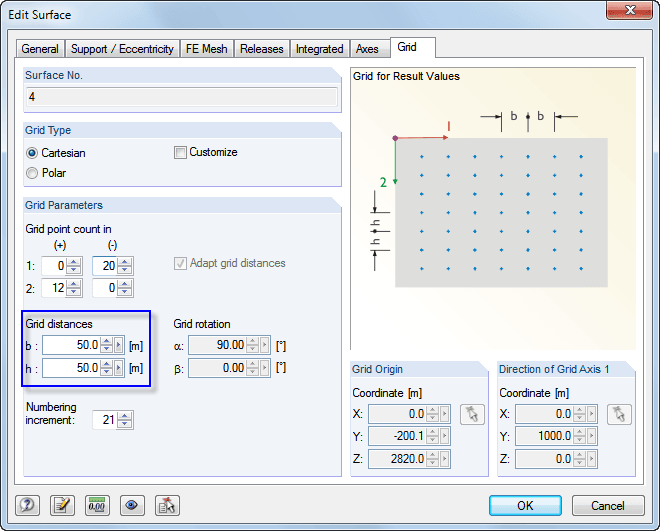

Double-cliquez sur la surface pour ouvrir la boîte de dialogue «Modifier la surface». Sélectionnez l'onglet « Grille ».

Entrez maintenant les distances b et h qui correspondent à la géométrie du modèle. Vous pouvez également cocher la case «Défini par l'utilisateur» pour définir les paramètres individuels (origine de la grille, rotation).

Mots-clés

Axes de grille et plan de travail Grille de surface Point de grille
