1. diciembre 2017

000522

Markus Baumgärtel

Informe

RFEM

Los resultados de la superficie se envían en una cuadrícula de 500 mm. Sin embargo, no se considera el valor determinante. ¿Cómo puedo cambiar la distancia de la rejilla?

Respuesta

Los resultados tabulares se muestran en los puntos de la cuadrícula de cada superficie. El informe impreso también utiliza esta cuadrícula.

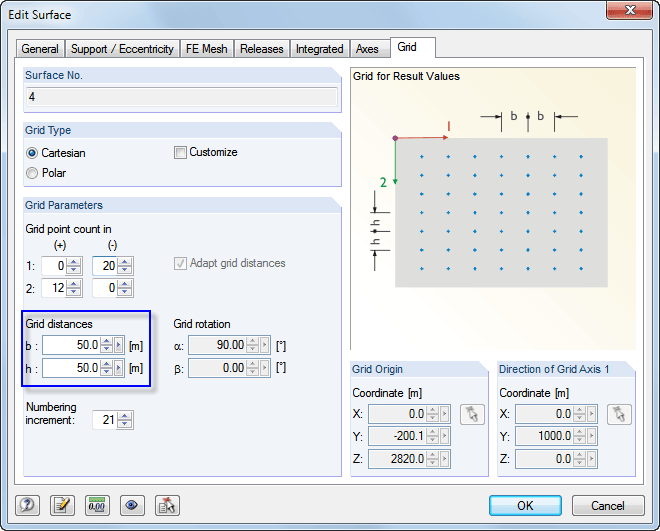

Haga doble clic en la superficie para abrir el cuadro de diálogo "Editar superficie". Luego, seleccione la pestaña "Cuadrícula".

Ahora ingrese las distancias byh que coinciden con la geometría del modelo. También puede usar la casilla de verificación "Definido por el usuario" para especificar configuraciones individuales (origen de la cuadrícula, rotación).

Palabras clave

Emparrillado Rejilla de la superficie Punto de rejilla
