Tiskový protokol RFEM

Výsledky na plochách se zobrazí ve 500 mm rastru. Rozhodující však není zohledněna. Jak můžem změnit vzdálenost rastru?

Odpověď

Výsledky na plochách se zobrazí ve 500 mm rastru. Rozhodující však není zohledněna. Jak můžem změnit vzdálenost rastru?

Tabulkové výsledky se zobrazí v bodech rastru každé plochy. Výstupní protokol také používá tuto rastr.

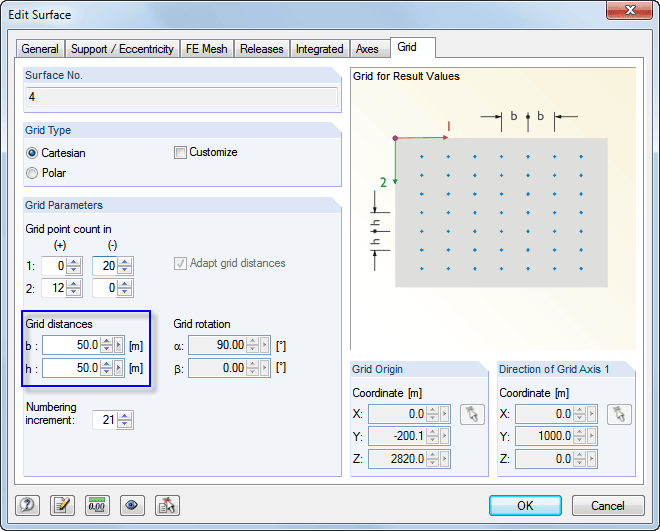

Dvojitým kliknutím na plochu otevřete dialog "Upravit plochu" a přejděte na záložku "Rádek".

Určete vzdálenosti b a h, které se upraví podle geometrie modelu. Pomocí zaškrtávacího políčka Přizpůsobit můžeme také zadat jednotlivé nastavení (počátek a rotace).
