Что касается результатов сочетания результатов, я заметил, что во многих экстремальных местах результат равен нулю, хотя результаты должны быть. К чему это годится?

Ответ

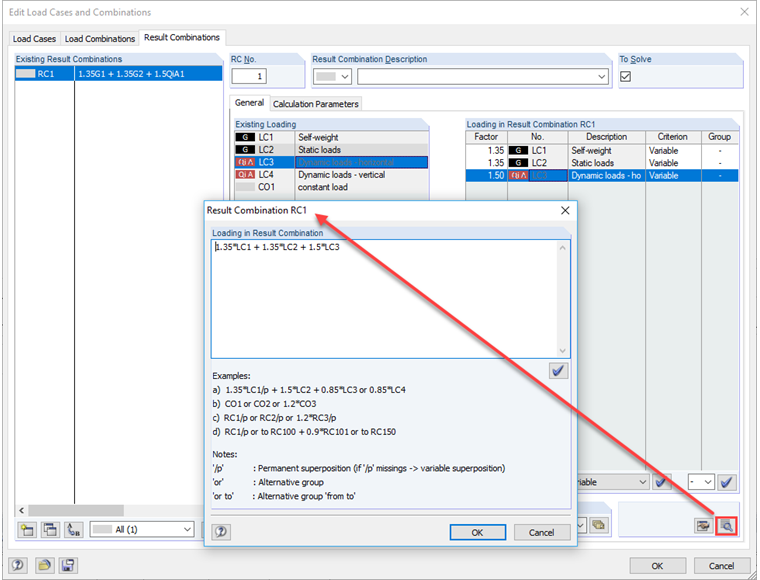

Эти нулевые значения вызваны типом суперпозиции в критерии сочетаний: при анализе нескольких загружений или сочетаний в одном расчетном сочетании и определении загружений в качестве «Переменная», то нуль отображается для максимального или минимального значения в точках с те же знаки. При использовании суперпозиции variable ('возможное'), также может случиться, что загружение или сочетание не будут эффективными. Ноль меньше наименьшего максимального значения или больше максимального минимального значения.

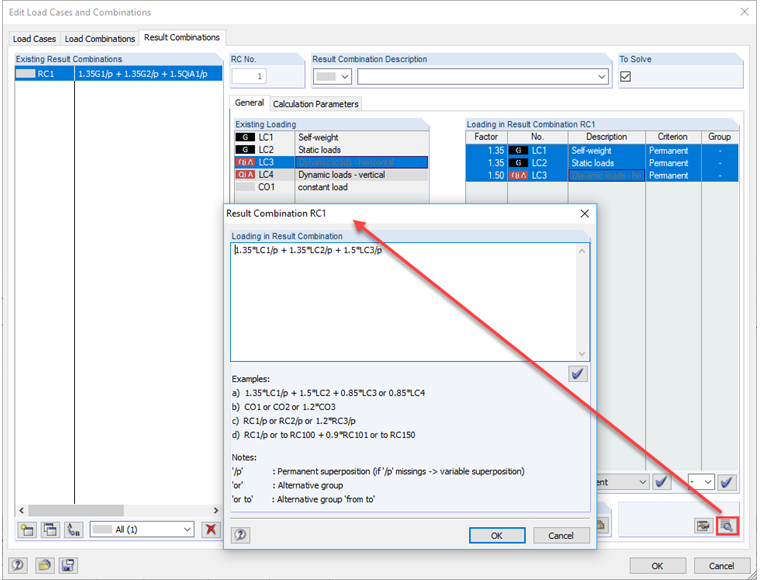

Решением было бы определение загружений или сочетаний, содержащихся в расчетном сочетании, как «Постоянное», например: RC1 = CO1 / Постоянный или CO2 / Постоянный или CO3 / Постоянный или CO4 / Постоянный

После этого нагрузки или сочетание сравниваются в качестве постоянного воздействия. Таким образом, полученные экстремальные значения не равны нулю также для областей с одинаковыми знаками.

Ключевые слова

Расчетное сочетание Максимальное значение Минимальное значение Крайняя ценность Наложение Постоянный Переменная Сочетание
