Pour les résultats d'une combinaison de résultats, j'ai remarqué que le résultat pour de nombreux emplacements extrêmes est nul, bien qu'il doive y avoir des résultats. Pourquoi ?

Réponse

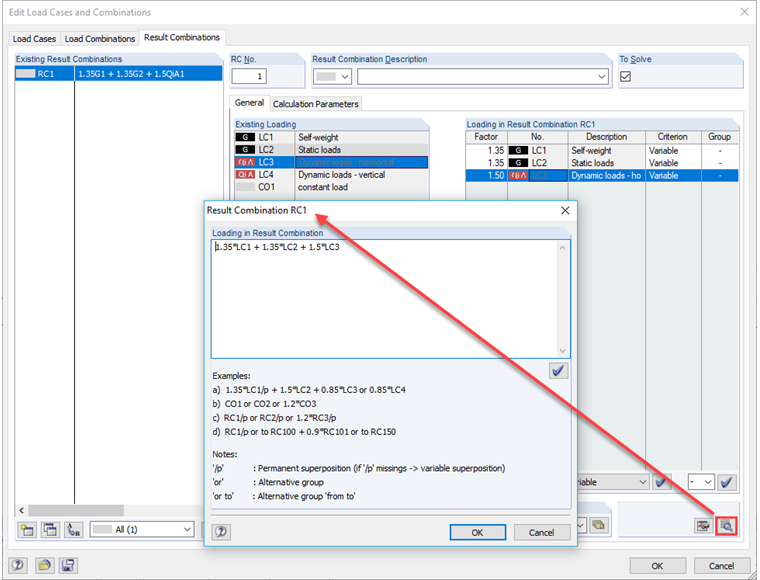

Ces valeurs nulles sont dues au type de superposition dans le critère de combinaison: si vous analysez plusieurs cas de charge ou combinaisons dans une combinaison de résultats et que vous définissez les cas de charge comme 'Variable', zéro est affiché pour la valeur maximale ou minimale aux emplacements les mêmes signes. Lorsque vous utilisez la superposition variable ('eventual'), il peut arriver qu'aucun cas de charge ou combinaison ne soit effectif. Le zéro est inférieur à la plus petite valeur maximale ou supérieure à la valeur minimale la plus élevée.

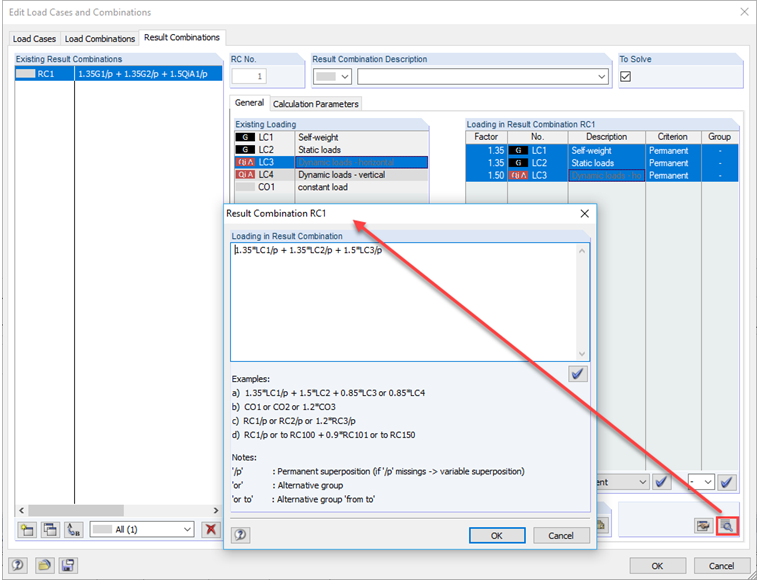

Une solution consisterait à définir les cas de charge ou les combinaisons contenus dans la combinaison de résultats comme 'Permanents', par exemple: RC1 = CO1 / Permanent ou CO2 / Permanent ou CO3 / Permanent ou CO4 / Permanent

Les cas de charge ou les combinaisons sont ensuite comparés comme agissant en permanence. Ainsi, les valeurs extrêmes obtenues sont également nulles pour les aires avec les mêmes signes.

Mots-clés

Combinaison de résultats Valeur maximale Valeur minimale Valeur extrême Superposition Permanent Variable Combinaison
