FAQ 000674 DE

1. Dezember 2017

Robert Vogl Berechnung RFEM RSTAB

Bei den Ergebnissen einer Ergebniskombinationen ist mir aufgefallen, dass viele Extremstellen mit Null-Werten ausgegeben werden, obwohl dort Ergebnisse vorliegen müssten. Woran liegt das?

Antwort

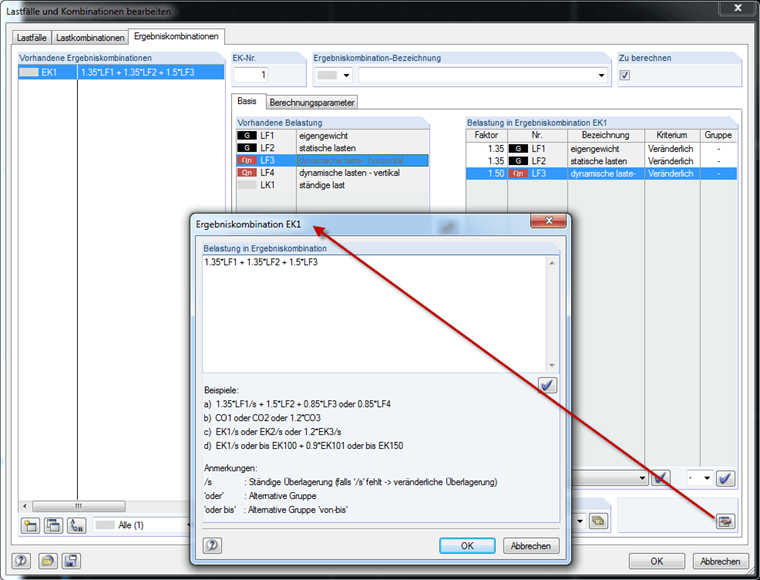

Die Ursache dieser Null-Werte liegt bei der Überlagerungsart im Kombinationskriterium: Werten Sie mehrere Lastfälle oder Kombinationen in einer EK aus und definieren dabei die Lastfälle oder Kombinationen als "Veränderlich", so wird an Stellen gleichen Vorzeichens für den Maximal- bzw. Minimalwert null ausgegeben. Durch die veränderliche ("eventuelle") Überlagerung kann es eben auch sein, dass gar kein Lastfall oder keine Kombination wirksam ist. Null ist kleiner als der kleinste Maximalwert bzw. größer als der größte Minimalwert.

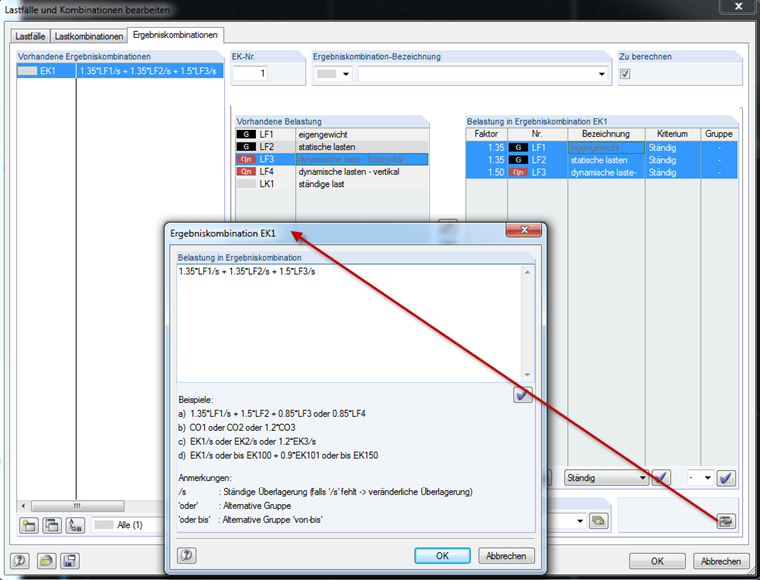

Eine Lösung wäre, die in der EK enthaltenen Lastfälle oder Kombinationen als "Ständig" zu definieren, z. B.: EK1 = LK1/Ständig oder LK2/Ständig oder LK3/Ständig oder LK4/Ständig

Die Lastfälle oder Kombinationen werden dann als ständig wirkend verglichen. Sie erhalten so Extremwerte ungleich null auch im Bereich gleicher Vorzeichen.

Schlüsselwörter

Ergebniskombination Maximalwert Mininalwert Extremwert Überlagerung ständig veränderlich Kombination
