W przypadku wyników kombinacji wyników zauważyłem, że dla wielu ekstremalnych lokalizacji wynik wynosi zero, chociaż muszą występować wyniki. Dlaczego tak się dzieje?

Odpowiedź

Te wartości zerowe są powodowane przez typ superpozycji w kombinacji kryterium: w przypadku analizy kilku przypadków obciążeń lub kombinacji w jednej kombinacji wyników i zdefiniowania przypadków obciążeń jako "Zmiennych", w miejscach oznaczonych jako maksymalne lub minimalne wyświetlane jest zero. te same znaki. W przypadku superpozycji zmiennej ("ewentualnej") może się również zdarzyć, że nie wystąpi przypadek obciążenia lub żadna z kombinacji. Wartość zero jest mniejsza niż najmniejsza wartość maksymalna lub większa niż najwyższa wartość minimalna.

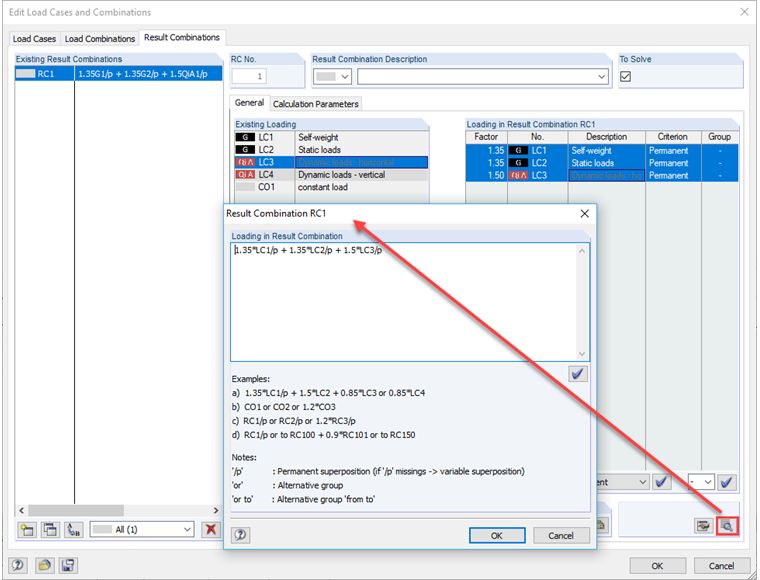

Rozwiązaniem byłoby zdefiniowanie przypadków obciążeń lub kombinacji zawartych w kombinacji wyników jako "Stałe", na przykład: KO1 = KO1 / Stałe lub KO2 / KOńcowe lub KO3 / Stały lub KO4 / Stałe

Przypadki obciążeń lub kombinacje są następnie porównywane jako działające stale. Uzyskane w ten sposób wartości ekstremalne są nierównomierne również dla obszarów o tych samych znakach.

Słowa kluczowe

Kombinacja wyników Wartość maksymalna Wartość minimalna Wartość ekstremalna Superpozycja Stały Zmienna Kombinacja
