FAQ 000674 CS

1. prosince 2017

Robert Vogl Výpočet RFEM RSTAB

U výsledků kombinace výsledků jsme si všimli, že výsledek v mnoha extrémních polohách je nulový, ačkoli musí existovat výsledky. Čím to je?

Odpověď

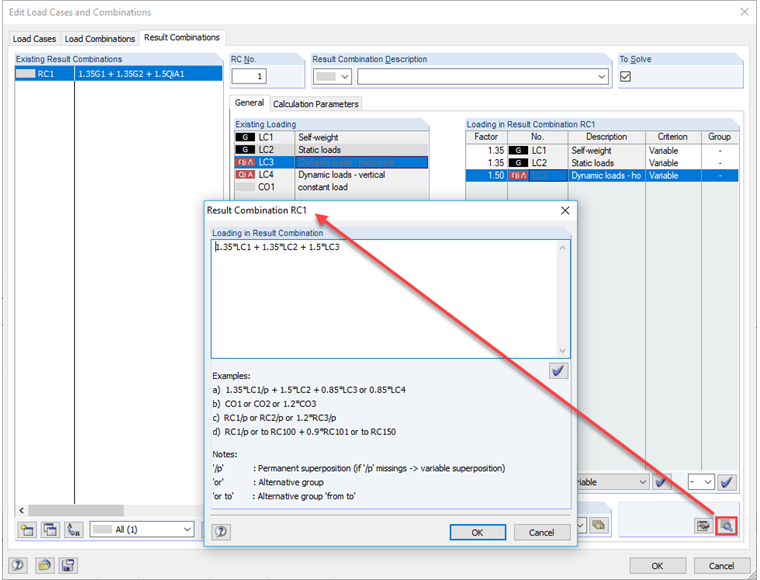

Tyto nulové hodnoty jsou způsobeny druhem superpozice v kombinačním kritériu: při analýze několika zatěžovacích stavů nebo kombinací v kombinaci výsledků a při zadání zatěžovacích stavů jako "Proměnné" se zobrazí maximální hodnota nebo minimální hodnota v místech s stejné znamení. Při použití proměnné ('eventual') superpozice může dojít také k tomu, že žádný zatěžovací stav nebo kombinace nejsou účinné. Zero je menší než nejmenší nebo je větší než největší minimální hodnota.

Řešením by bylo stanovení zatěžovacích stavů nebo kombinací obsažených v kombinaci výsledků jako "stálé", například: RC1 = CO1 / Trvalé nebo CO2 / Trvalé nebo CO3 / Trvalé nebo CO4 / Trvalé

Zatěžovací stavy nebo kombinace se následně porovnají jako trvale působící. Z toho vyplývá, že získané extrémní hodnoty jsou nulovou nulovou hodnotou i pro plochy se stejnými znaménky.

Klíčová slova

Kombinace výsledků Maximální hodnota Minimální hodnotu Extrémní hodnota Superpozice Trvalý Variabilní Kombinace
