В случае однопролетной балки с равномерной нагрузкой (M = q * l2/8) график моментов не отображается в качестве параболы. Значения результатов таблицы верны только в максимуме, но не в других местах.

Ответ

Проблема с графикой внутренних сил возникла из-за деления стержней. В программе RSTAB есть несколько разделений, которые необходимо учитывать.

1-й Разделение стержней в таблицах результатов


Разделения стержней для значений результатов можно создать с помощью функции «Вставить» → «Данные о модели» → «Разделения стержней». Данное деление гарантирует, что. Например, внутренние силы стержней также могут быть отображены в промежуточных точках в RSTAB Таблица 4.1. Графическое отображение результатов остается без изменений.

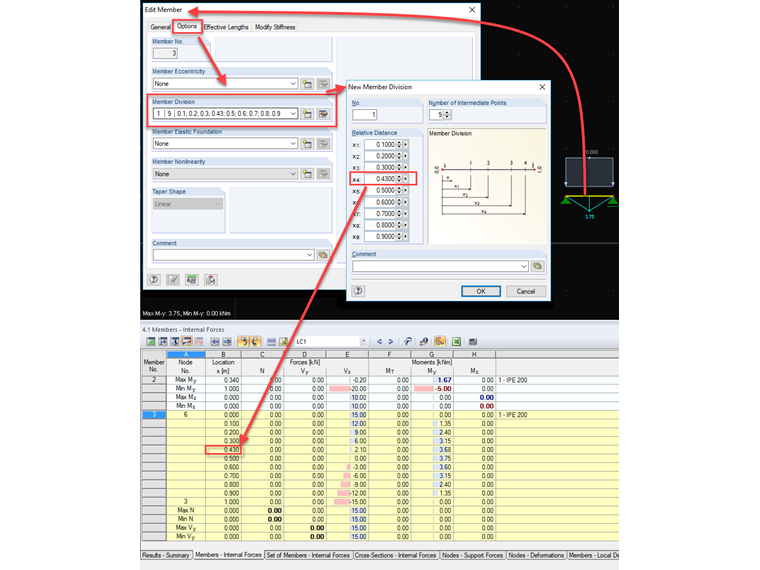

Pисунок 02 - деление стержня

Второй Разделение стержней для графического отображения


Деления для графической диаграммы результатов и для определения экстремальных значений можно увидеть и изменить в параметрах расчета (выпадающее меню «Расчет»).


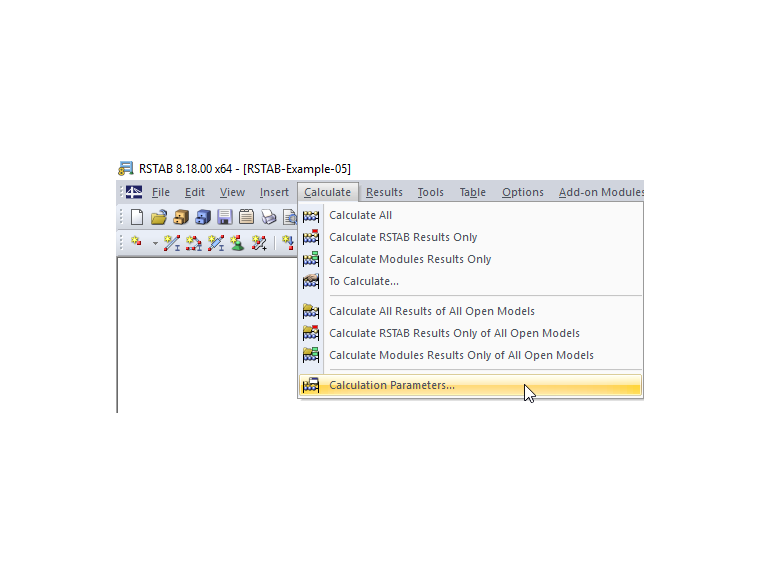

Pисунок 01 - Разделение стержней для диаграмм результатов

При увеличении значения для «Диаграммы результатов» отображение внутренних сил будет отображаться более точно.

Данное деление в параметрах расчета необходимо учитывать глобально. Он основан на самом длинном стержне. Поэтому у более коротких стержней неодинаковое количество разделительных стержней, а у разделенных блоков одинаковое.

Для улучшения графики, поэтому рекомендуется применить более тонкое дробление стержня.

Ключевые слова

Разделение стержней Внутренние силы Завершить Распределение моментов Момент Треугольный
