Q: Para uma viga de vão único com uma carga uniforme (M=q*l2/8), o gráfico do momento não é apresentado como uma parábola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

O problema com o gráfico das forças internas é causado pelas divisões das barras. In RSTAB gibt es mehrere Teilungen zu beachten. 1. Divisões de barras para tabelas de resultados As divisões de barra para os valores de resultados podem ser criadas através de "Inserir" → "Dados do modelo" → "Divisões de barra". Diese Teilung sorgt dafür, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgrößen der Stäbe auch an Zwischenpunkten ausgegeben werden. A visualização gráfica dos resultados permanece inalterada. 2. Stabteilungen für grafische Darstellung Die Teilungen für den grafischen Ergebnisverlauf und die Extremwertermittlung können bei den Berechnungsparametern (Pulldown-Menü "Berechnung") eingesehen und beeinflusst werden. Stellen Sie dort den Wert für "Ergebnisverläufe" auf einen größeren Wert, so wird die Schnittgrößengrafik auch feiner dargestellt.Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am längsten Stab. Kürzere Stäbe haben daher nicht die gleiche Anzahl an Teilungen, sondern ähnlich große Teilabschnitte.Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.

Question

Para uma viga de v&#227;o &#250;nico com uma carga uniforme (M=q*l2/8), o gr&#225;fico do momento n&#227;o &#233; apresentado como uma par&#225;bola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

Accepted Answer

O problema com o gr&#225;fico das for&#231;as internas &#233; causado pelas divis&#245;es das barras. In RSTAB gibt es mehrere Teilungen zu beachten. 1. Divis&#245;es de barras para tabelas de resultados As divis&#245;es de barra para os valores de resultados podem ser criadas atrav&#233;s de "Inserir" → "Dados do modelo" → "Divis&#245;es de barra". Diese Teilung sorgt daf&#252;r, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgr&#246;&#223;en der St&#228;be auch an Zwischenpunkten ausgegeben werden. A visualiza&#231;&#227;o gr&#225;fica dos resultados permanece inalterada. 2. Stabteilungen f&#252;r grafische Darstellung Die Teilungen f&#252;r den grafischen Ergebnisverlauf und die Extremwertermittlung k&#246;nnen bei den Berechnungsparametern (Pulldown-Men&#252; "Berechnung") eingesehen und beeinflusst werden.                      Stellen Sie dort den Wert f&#252;r "Ergebnisverl&#228;ufe" auf einen gr&#246;&#223;eren Wert, so wird die Schnittgr&#246;&#223;engrafik auch feiner dargestellt.Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am l&#228;ngsten Stab. K&#252;rzere St&#228;be haben daher nicht die gleiche Anzahl an Teilungen, sondern &#228;hnlich gro&#223;e Teilabschnitte.Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.

Controlo do fator de casos de carga no RFEM 5 e RSTAB 8

Para uma viga de vão único com uma carga uniforme (M=q*l2/8), o gráfico do momento não é apresentado como uma parábola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

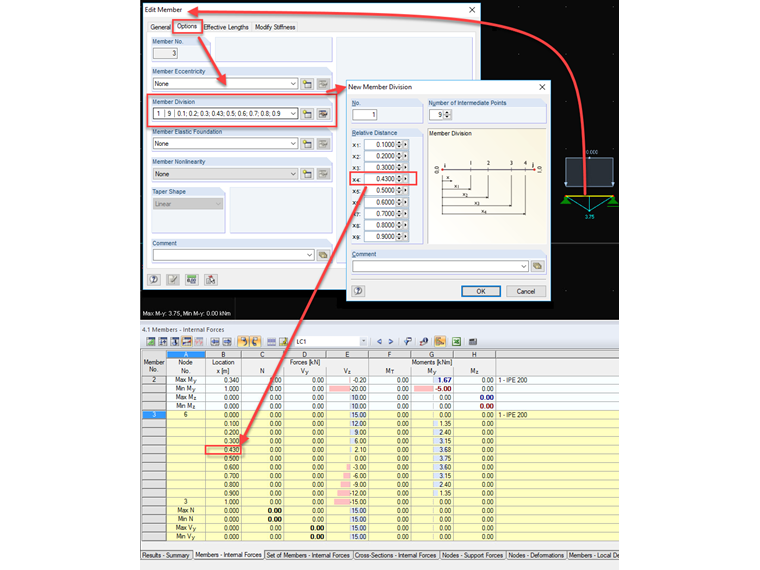

1. Divisões de barras para tabelas de resultados

2. Stabteilungen für grafische Darstellung
