Per una trave a campata singola con un carico uniforme (M=q*l2/8), il grafico del momento non viene visualizzato come una parabola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

Q: Per una trave a campata singola con un carico uniforme (M=q*l2/8), il grafico del momento non viene visualizzato come una parabola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

Il problema con il grafico delle forze interne è causato dalle divisioni dell'asta. In RSTAB gibt es mehrere Teilungen zu beachten. 1° Divisioni dell'asta per le tabelle per i risultati Le divisioni dell'asta per i valori dei risultati possono essere create tramite "Inserisci" → "Dati del modello" → "Divisioni dell'asta". Diese Teilung sorgt dafür, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgrößen der Stäbe auch an Zwischenpunkten ausgegeben werden. Die grafische Ausgabe bleibt davon unberührt. 2. Stabteilungen für grafische Darstellung Die Teilungen für den grafischen Ergebnisverlauf und die Extremwertermittlung können bei den Berechnungsparametern (Pulldown-Menü "Berechnung") eingesehen und beeinflusst werden. Stellen Sie dort den Wert für "Ergebnisverläufe" auf einen größeren Wert, so wird die Schnittgrößengrafik auch feiner dargestellt.Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am längsten Stab. Kürzere Stäbe haben daher nicht die gleiche Anzahl an Teilungen, sondern ähnlich große Teilabschnitte.Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.

Question

Accepted Answer

Il problema con il grafico delle forze interne &#232; causato dalle divisioni dell'asta. In RSTAB gibt es mehrere Teilungen zu beachten. 1&#176; Divisioni dell'asta per le tabelle per i risultati Le divisioni dell'asta per i valori dei risultati possono essere create tramite "Inserisci" → "Dati del modello" → "Divisioni dell'asta". Diese Teilung sorgt daf&#252;r, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgr&#246;&#223;en der St&#228;be auch an Zwischenpunkten ausgegeben werden. Die grafische Ausgabe bleibt davon unber&#252;hrt. 2. Stabteilungen f&#252;r grafische Darstellung Die Teilungen f&#252;r den grafischen Ergebnisverlauf und die Extremwertermittlung k&#246;nnen bei den Berechnungsparametern (Pulldown-Men&#252; "Berechnung") eingesehen und beeinflusst werden.                     Stellen Sie dort den Wert f&#252;r "Ergebnisverl&#228;ufe" auf einen gr&#246;&#223;eren Wert, so wird die Schnittgr&#246;&#223;engrafik auch feiner dargestellt.Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am l&#228;ngsten Stab. K&#252;rzere St&#228;be haben daher nicht die gleiche Anzahl an Teilungen, sondern &#228;hnlich gro&#223;e Teilabschnitte.Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.

Controllo del coefficiente del caso di carico in RFEM 5 e RSTAB 8

Per una trave a campata singola con un carico uniforme (M=q*l2/8), il grafico del momento non viene visualizzato come una parabola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

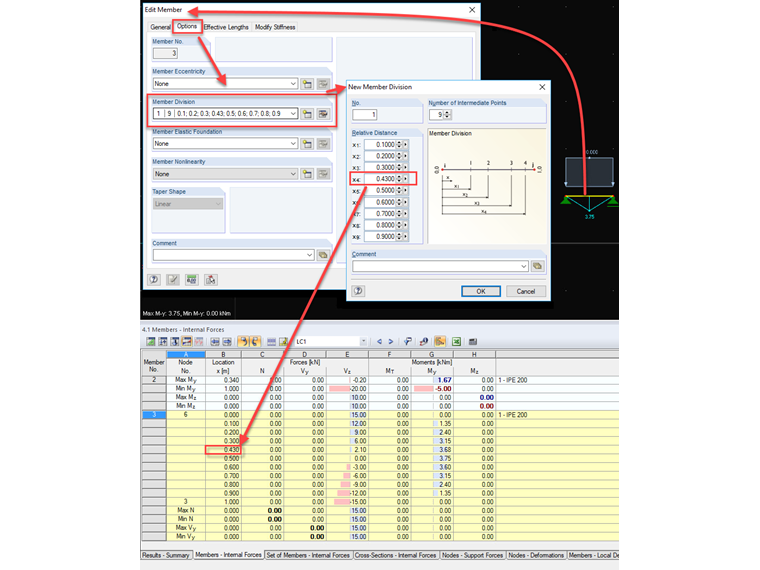

1° Divisioni dell'asta per le tabelle per i risultati

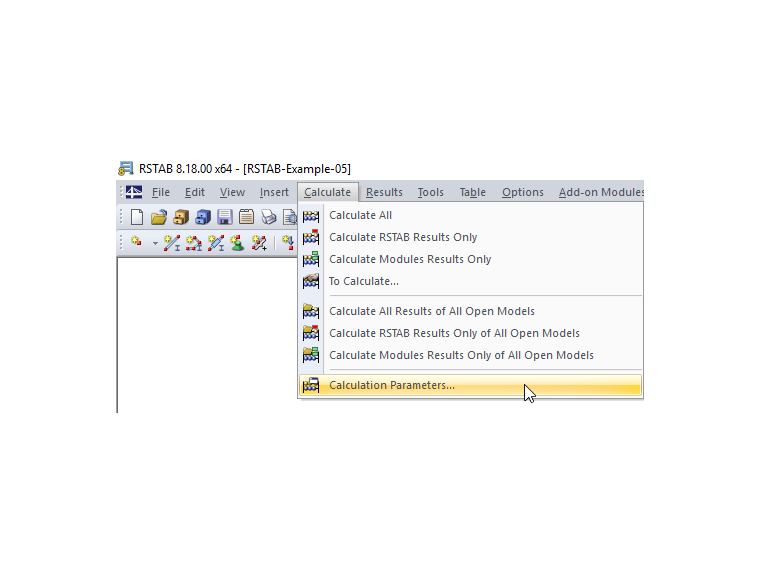

2. Stabteilungen für grafische Darstellung
