Para una viga de vano simple con una carga uniforme (M=q*l2/8), el gráfico del momento no se muestra como una parábola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

Q: Para una viga de vano simple con una carga uniforme (M=q*l2/8), el gráfico del momento no se muestra como una parábola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

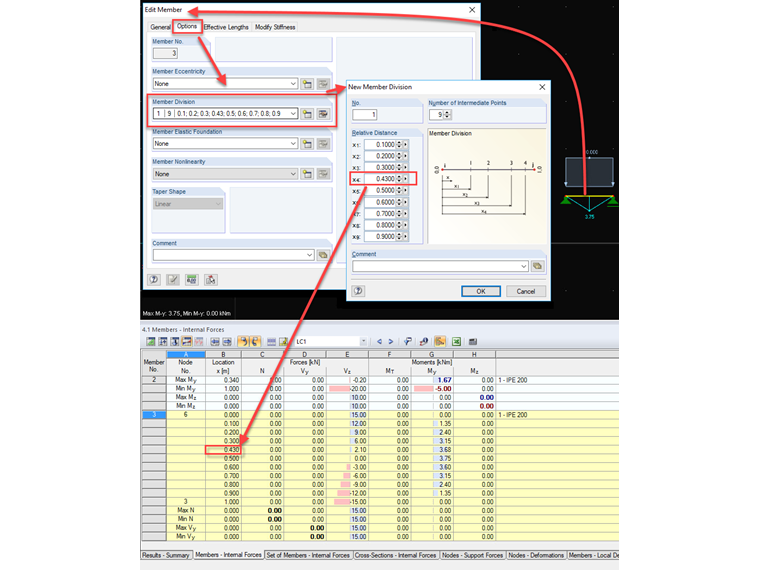

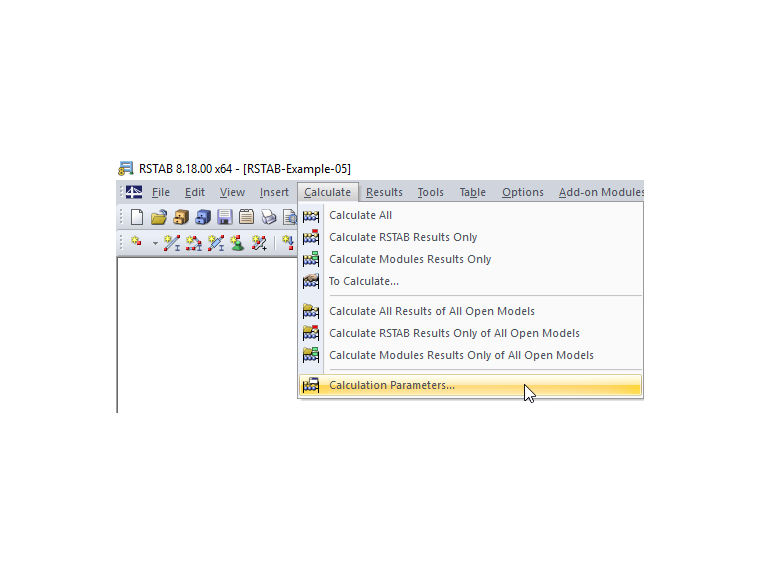

El problema con el gráfico de esfuerzos internos se debe a las divisiones de barras. In RSTAB gibt es mehrere Teilungen zu beachten. 1. Stabteilungen für Ergebnistabellen Die Stabteilungen für Ergebniswerte können über "Einfügen → Modelldaten → "Stabteilungen" erstellt werden. Diese Teilung sorgt dafür, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgrößen der Stäbe auch an Zwischenpunkten ausgegeben werden. Die grafische Ausgabe bleibt davon unberührt. 2. Stabteilungen für grafische Darstellung Die Teilungen für den grafischen Ergebnisverlauf und die Extremwertermittlung können bei den Berechnungsparametern (Pulldown-Menü "Berechnung") eingesehen und beeinflusst werden. Stellen Sie dort den Wert für "Ergebnisverläufe" auf einen größeren Wert, so wird die Schnittgrößengrafik auch feiner dargestellt.Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am längsten Stab. Kürzere Stäbe haben daher nicht die gleiche Anzahl an Teilungen, sondern ähnlich große Teilabschnitte.Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.

Question

Para una viga de vano simple con una carga uniforme (M=q*l2/8), el gr&#225;fico del momento no se muestra como una par&#225;bola. Die Tabellen-Ergebniswerte stimmen nur beim Maximum, an den anderen Stellen aber nicht.

Accepted Answer

El problema con el gr&#225;fico de esfuerzos internos se debe a las divisiones de barras. In RSTAB gibt es mehrere Teilungen zu beachten. 1. Stabteilungen f&#252;r Ergebnistabellen Die Stabteilungen f&#252;r Ergebniswerte k&#246;nnen &#252;ber "Einf&#252;gen → Modelldaten → "Stabteilungen" erstellt werden. Diese Teilung sorgt daf&#252;r, dass z. B. in RSTAB-Tabelle 4.1 die Schnittgr&#246;&#223;en der St&#228;be auch an Zwischenpunkten ausgegeben werden. Die grafische Ausgabe bleibt davon unber&#252;hrt. 2. Stabteilungen f&#252;r grafische Darstellung Die Teilungen f&#252;r den grafischen Ergebnisverlauf und die Extremwertermittlung k&#246;nnen bei den Berechnungsparametern (Pulldown-Men&#252; "Berechnung") eingesehen und beeinflusst werden.                       Stellen Sie dort den Wert f&#252;r "Ergebnisverl&#228;ufe" auf einen gr&#246;&#223;eren Wert, so wird die Schnittgr&#246;&#223;engrafik auch feiner dargestellt.Diese Teilung in den Berechnungsparametern ist global zu betrachten. Sie orientiert sich am l&#228;ngsten Stab. K&#252;rzere St&#228;be haben daher nicht die gleiche Anzahl an Teilungen, sondern &#228;hnlich gro&#223;e Teilabschnitte.Zur Verbesserung der Grafik empfiehlt es sich daher, eine feinere Stabteilung anzusetzen.
