Dans le cas d'une poutre à travée unique avec une charge uniforme (M = q * l2/8), le graphique des moments n'est pas affiché comme une parabole. Les valeurs de résultat du tableau ne sont correctes qu'au maximum, mais pas aux autres emplacements.

Réponse

Le problème avec le graphique des efforts internes est dû aux divisions de barre. Plusieurs divisions doivent être considérées dans RSTAB.

1. Divisions de barre pour les tableaux de résultats


Les divisions de barre pour les valeurs de résultat peuvent être créées via «Insérer» → «Données du modèle» → «Divisions de barre». Cette division garantit que, pour. Par exemple, les efforts internes des barres peuvent également être affichés en des points intermédiaires dans le tableau 4.1 de RSTAB. La sortie graphique reste la même.

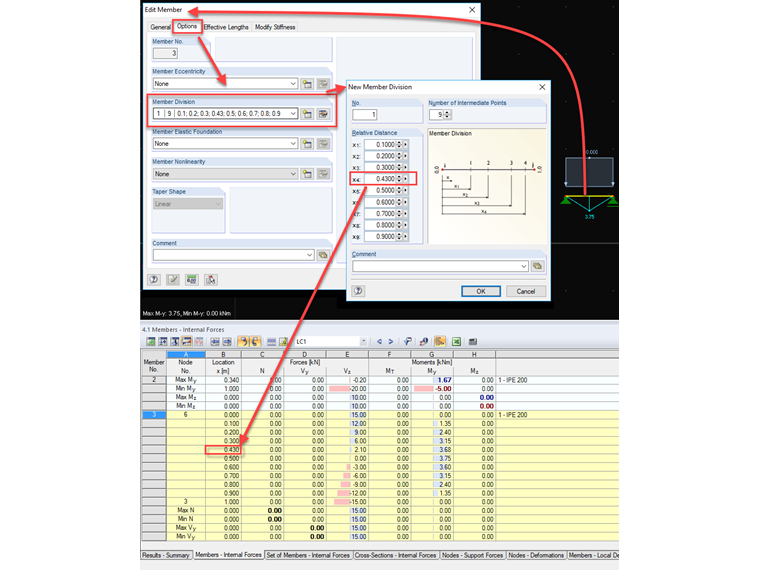

Figure 02 - division de barre

Deuxième Divisions de barre pour l'affichage graphique


Les divisions du diagramme de résultats et la détermination des valeurs extrêmes peuvent être affichées et influencées dans les paramètres de calcul (menu déroulant «Calcul»).

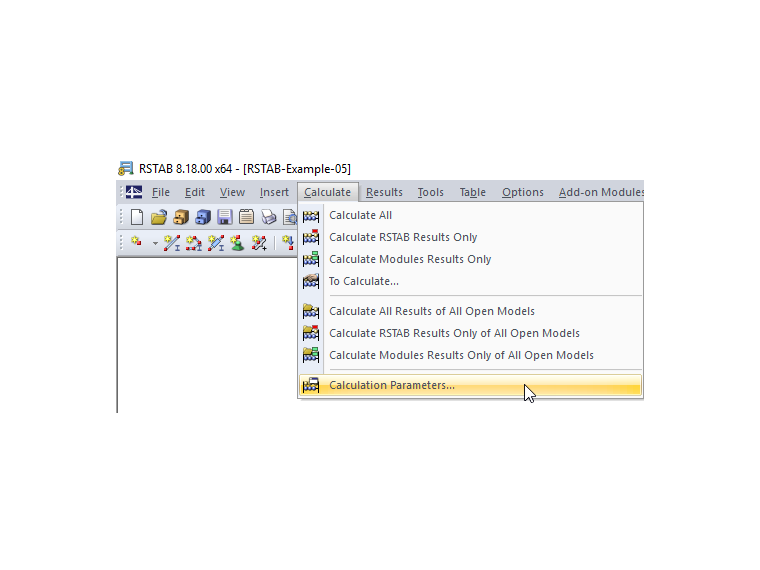

Figure 01 - Division de barre pour les diagrammes de résultat

Si vous définissez une valeur plus grande pour les «Diagrammes de résultat», le graphique de l'effort interne s'affiche plus finement.

Cette division dans les paramètres de calcul doit être considérée globalement. Il est basé sur la barre la plus longue. Les barres les plus courtes ne présentent donc pas le même nombre de divisions, mais des sections de taille similaire.

Pour améliorer le graphique, il est recommandé d'appliquer une division de barre plus fine.
