Pytanie

W przypadku belki jednoprzęsłowej z obciążeniem równomiernym (M=q*l2/8) grafika momentu zginającego nie jest wyświetlana w postaci paraboli. Wartości wyników w tabeli są poprawne tylko w maksymalnym stopniu, ale nie w innych miejscach.


Odpowiedź:
Problem z grafiką elementów wewnętrznych spowodowany jest przez podziały prętów. W programie RSTAB należy uwzględnić kilka podziałów.

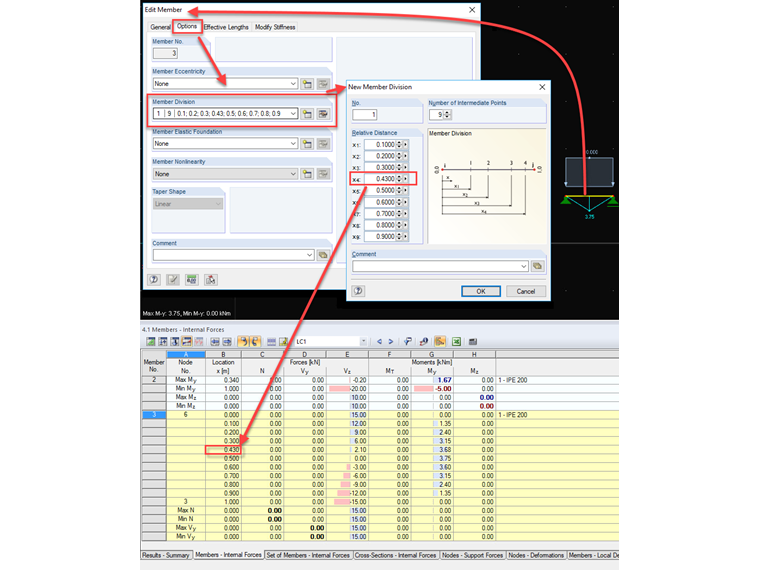

1 Podział pręta w tabelach wyników


Podział pręta dla wartości wyników można utworzyć poprzez "Wstawić" → "Dane modelu" → "Podział pręta". Dzięki takiemu podziałowi siły wewnętrzne prętów mogą być wyświetlane również w punktach pośrednich, na przykład w tabeli 4.1 programu RSTAB. Graficzne przedstawienie wyników pozostaje niezmienione.



2. Podziały pręta do wyświetlania graficznego

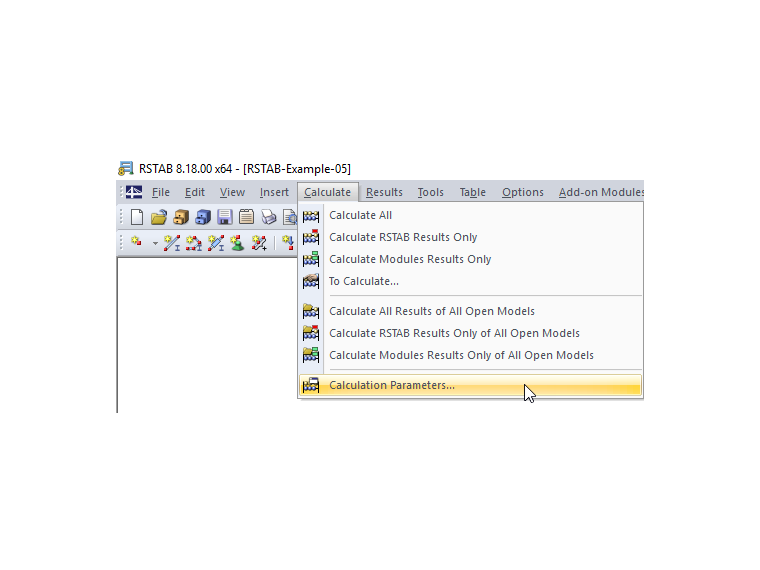

Podział na wykresy dla graficznego wykresu wyników oraz określenie wartości ekstremalnych można wyświetlić i kontrolować w parametrach obliczeń (rozwijane menu "Obliczenia").



Jeżeli w polu „Wykresy wyników“ zostanie ustawiona większa wartość, grafika sił wewnętrznych będzie również wyświetlana w sposób bardziej szczegółowy.

Ten podział w parametrach obliczeń należy uwzględniać globalnie. Dotyczy to najdłuższego pręta. Dlatego krótsze pręty nie mają tej samej liczby podziałów, ale przekroje o podobnych wymiarach.

Z tego względu, aby ulepszyć grafikę, zaleca się drobniejszy podział prętów.
