Как учитывается изменение момента инерции I y в переменных сечениях (бухтах)?

Ответ

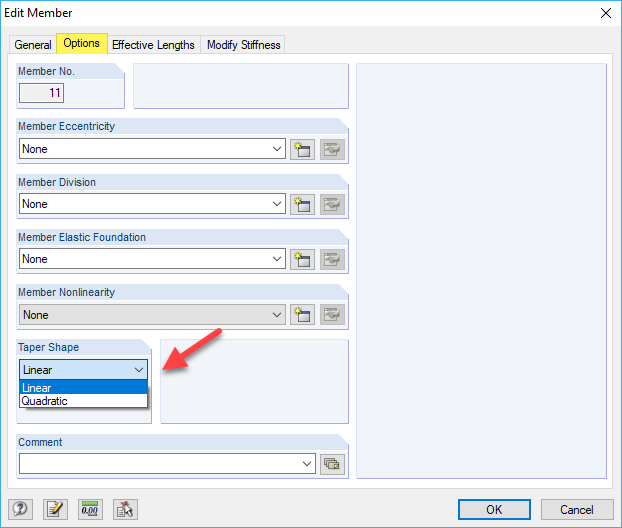

RSTAB и RFEM интерполируют переменные жесткости вдоль стержня для полиномов высшего порядка. Внутреннее определение значений поперечного сечения регулируется формой бухты (рис. 1). Если для начала и конца стержня определены разные поперечные сечения, вы можете выбрать между линейным и квадратным острием в списке. Это позволяет записывать геометрию изгиба для определения интерполированных значений поперечного сечения.

В большинстве случаев имеет место линейный ход бедра, то есть стержень сужается или расширяется равномерно только по высоте от начального поперечного сечения до конечного поперечного сечения. Однако при изменении ширины и высоты профиля рекомендуется использовать квадратичный подход для интерполяции значений поперечного сечения.

Для получения точных результатов также может быть полезно вручную разделить штриховую планку и ввести дополнительные поперечные сечения.

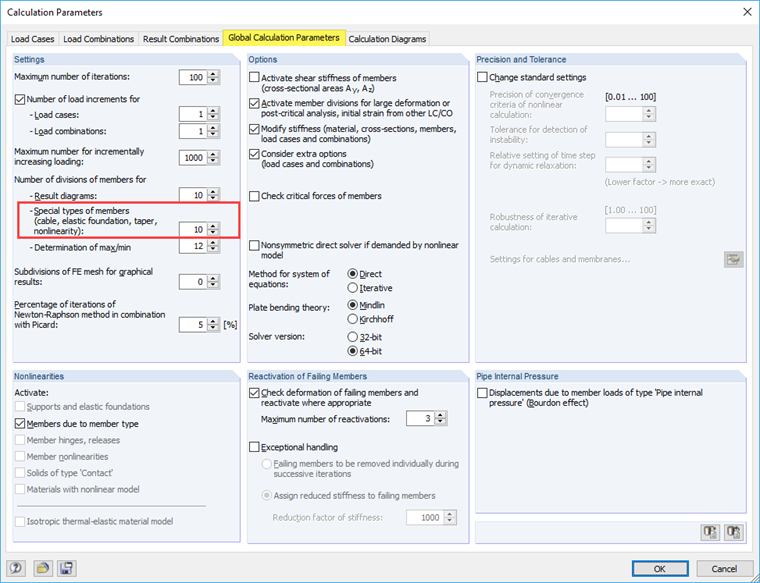

Влияние на расчет стержней для катания также дает разделение бугорков и подкладок по параметрам расчета (рис. 2).

Ключевые слова

Voute, Переменное сечение, Профиль поперечного сечения, Жесткость персонала
