Pergunta

O RFEM e o RSTAB interpõem as rigidezes variáveis ao longo da barra através de polinómios de ordem superior. A determinação interna das secções de secção variável é realizada através da forma de secção variável (ver Figura 01). Se forem definidas diferentes secções para o início e o fim da barra, pode selecionar a forma de secção "linear" ou "quadrática". Desta forma, é possível representar a geometria da secção variável para a determinação das propriedades da secção interpolada.

Na maioria dos casos, a disposição da secção variável é linear, ou seja, a barra apenas diminui e prolonga -se regularmente ao longo da profundidade da secção inicial até à extremidade final. No entanto, se a largura e a profundidade da secção forem alteradas, a forma quadrática é recomendada para a interpolação das propriedades da secção.

Para resultados mais precisos, também pode ser razoável dividir a barra de secção variável e criar secções adicionais.

A influência no cálculo de cones também tem a divisão da secção variável e das barras de fundação que é controlada nos parâmetros de cálculo (ver Figura 02).

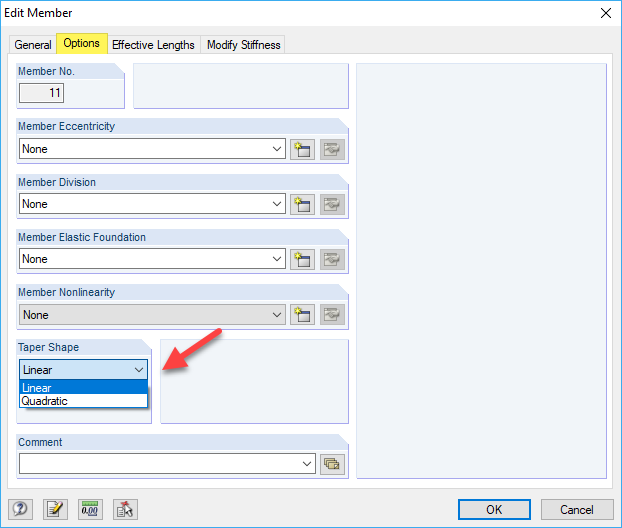

Seleção da forma de cone

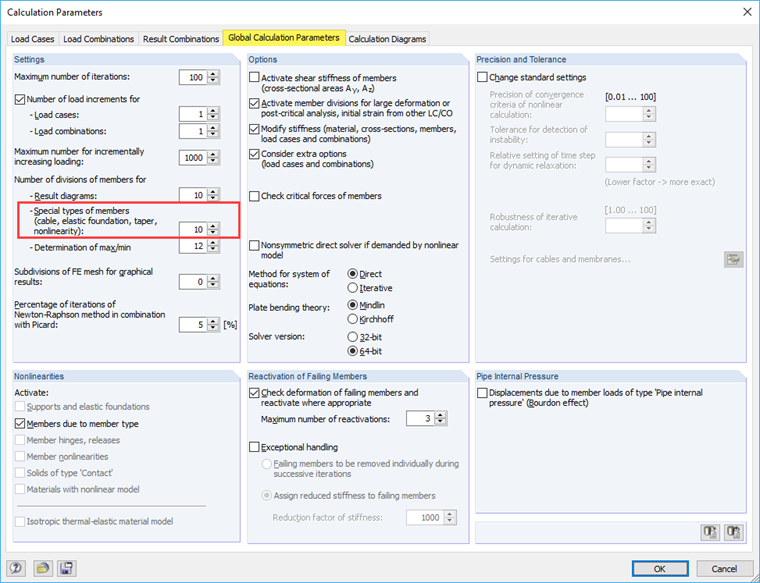

Determinação da divisão de barras para barras cónicas e de fundação
