Jak je zohledněna změna momentu setrvačnosti I y v proměnných průřezech (zátokách)?

Odpověď

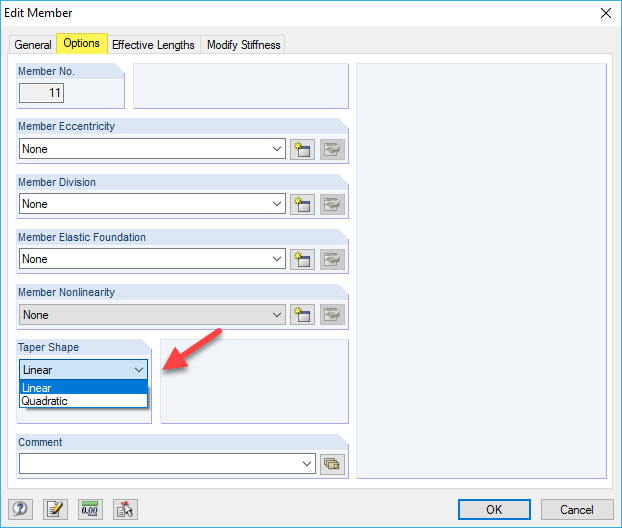

RFEM a RSTAB interpolují variabilní tuhosti podél prutu o polynomy vyššího řádu. Vnitřní stanovení náběhových průřezů probíhá ve tvaru náběhu (viz obrázek 01). Při zadání různých průřezů pro počátek a konec prutu je možné zvolit 'tvar náběhu' nebo 'kvadratický'. Tímto způsobem můžeme stanovit geometrii kuželu pro stanovení interpolovaných průřezových charakteristik.

Ve většině případů je uspořádání kuželu lineární, to znamená, že prut se pouze zužuje a pravidelně se roztáhne po celé délce počátečního až koncového úseku. Pokud se ovšem změní šířka průřezu a hloubka, pak se pro interplaci průřezových charakteristik doporučuje kvadratický tvar.

Pro přesnější výsledky může být také účelné rozdělit prut s náběhy a vytvořit další průřezy.

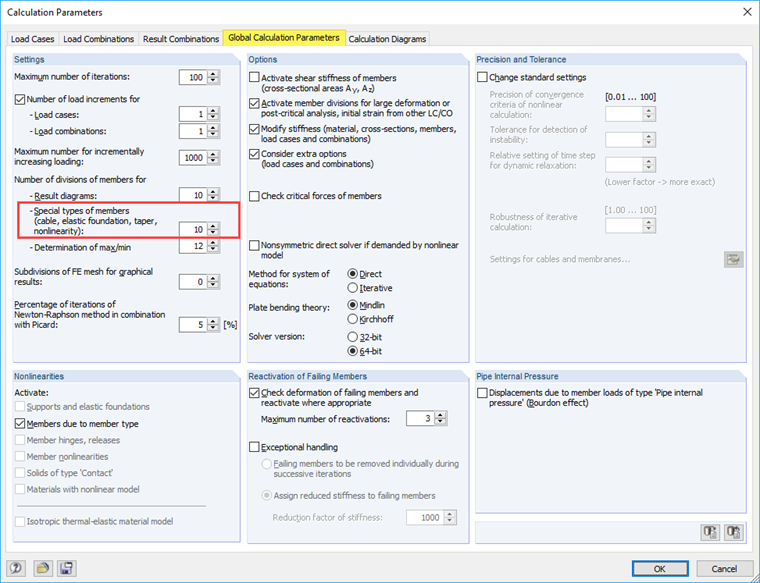

Vliv na výpočet naklonění má také rozdělení kuželových a základových prutů, které se řídí výpočetními parametry (viz obrázek 02).

Klíčová slova

Kužel Variabilní průřez Rozdělení průřezu Tuhosti prutu
