Jak (udźce) jest brane pod uwagę zmianę w momencie bezwładności I y ze zmiennymi przekrojami?

Odpowiedź

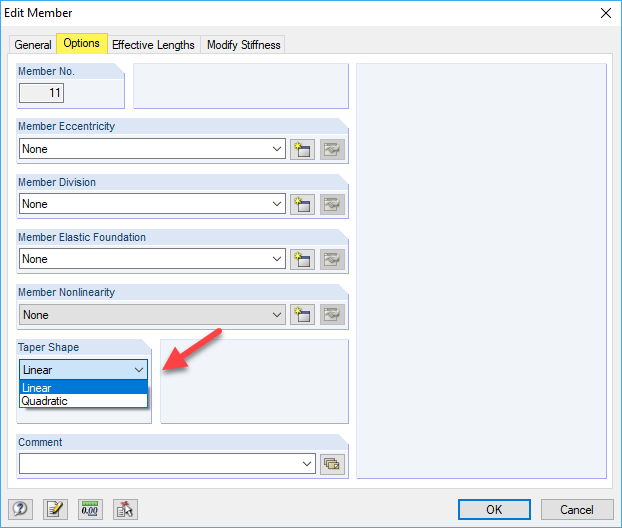

Program RFEM and RSTAB interpoluje zmienne sztywności wzdłuż pręta przez wielomiany wyższego rzędu. Wewnętrzne definiowanie przekrojów stożkowych odbywa się za pomocą kształtu zwężenia (patrz Rysunek 01). Jeżeli dla początku i końca pręta zdefiniowano różne przekroje, można wybrać kształt zwężenia "liniowy" lub "kwadratowy". W ten sposób można wyznaczyć geometrię zwężenia do określenia interpolowanych właściwości przekroju.

W większości przypadków rozstawienie zwężenia jest liniowe, tzn. Pręt jest zwężany i rozciąga się regularnie na całej głębokości części początkowej i końcowej. Jeżeli jednak szerokość i głębokość przekroju ulegną zmianie, do interpolacji właściwości przekroju zalecany jest kształt kwadratowy.

W celu uzyskania bardziej precyzyjnych wyników można też rozsądnie podzielić zwężający się pręt i utworzyć dodatkowe przekroje.

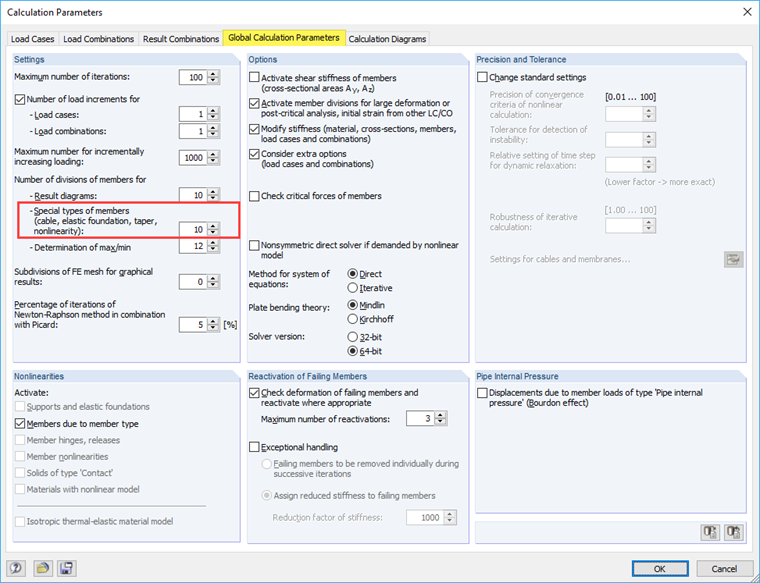

Na obliczenia zwężenia ma wpływ również podział stożka i pręta nośnego, który jest kontrolowany w parametrach obliczeniowych (patrz Rysunek 02).

Słowa kluczowe

Zwężenie Przekrój zmienny Przekrój poprzeczny Sztywność pręta
