FAQ 001074 DE

1. Dezember 2017

Robert Vogl Berechnung RFEM RSTAB

Wie wird bei veränderlichen Querschnitten (Vouten) die Veränderung des Trägheitsmoments Iy berücksichtigt?

Antwort

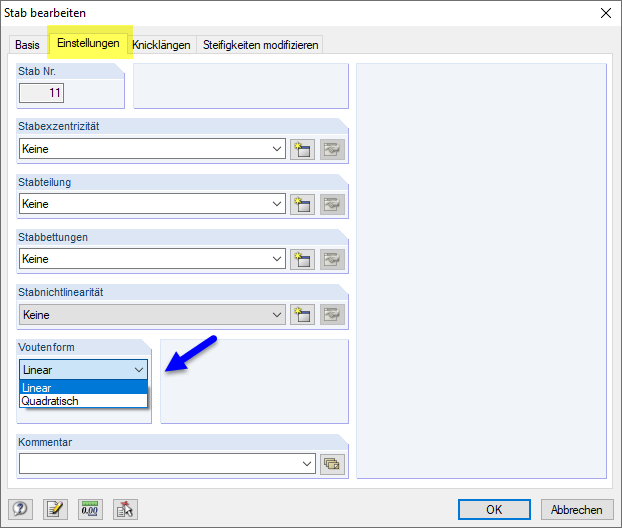

RFEM und RSTAB interpolieren die veränderlichen Steifigkeiten entlang des Stabes nach höhergradigen Polynomen. Die Ermittlung der Querschnittswerte wird über die Voutenform geregelt (siehe Bild 01). Sind unterschiedliche Querschnitte für Stabanfang und Stabende definiert, kann ein"linearer" oder "quadratischer" Voutenansatz ausgewählt werden. Damit lässt sich die Voutengeometrie für die Ermittlung der interpolierten Querschnittswerte abbilden.

In den meisten Fällen liegt ein linearer Verlauf der Voute vor, d. h. der Stab verjüngt oder erweitert sich gleichmäßig nur über die Höhe vom Anfangsquerschnitt zum Endquerschnitt. Findet allerdings eine Änderung der Profilbreite und Profilhöhe statt, so ist der quadratische Ansatz zur Interpolation der Querschnittswerte zu empfehlen.

Für exakte Ergebnisse kann es aber auch sinnvoll sein, den Voutenstab manuell zu teilen und zusätzliche Querschnitte einzuführen.

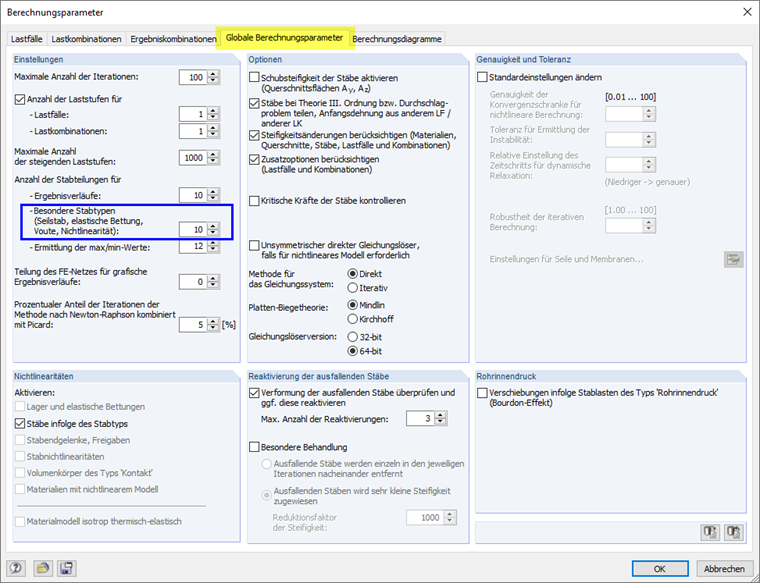

Einen Einfluss auf die Berechung der Voutenstäbe hat auch die Stabteilung für Vouten- und Bettungsstäbe, die bei den Berechnungsparametern verwaltet wird (siehe Bild 02).

Schlüsselwörter

Voute veränderlicher Querschnitt Querschnittsverlauf Stabsteifigkeit
