FAQ 001114 RU

1. декабря 2017

Sandy Matula Протокол результатов RFEM RSTAB

Можно ли установить печать в режиме "твердый" в режиме «Качество изображения» выше чем «Максимальное (макс. 5000 x 5000 пикселей)»?

Ответ

К сожалению, ответ отрицательный. Однако, по нашему опыту, качество распечатки зависит от драйвера принтера. Пожалуйста, попробуйте найти решение здесь в первую очередь, если у вас возникли проблемы с печатью.

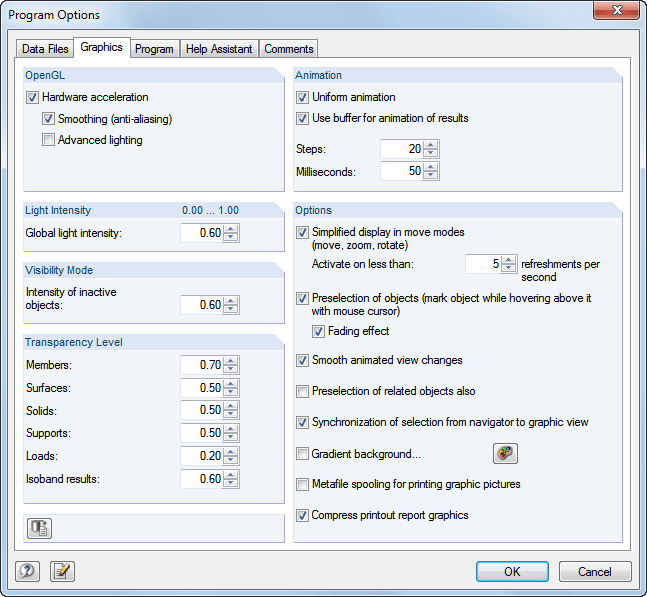

Если регенерация отображается зубчатым способом в RSTAB или RFEM уже, это происходит из-за видеокарты. В рендинге используются функции OpenGL. Вы можете управлять им после выбора в меню «Настройки» -> «Опции программы» и перейти к закладке «График» (см. Рисунок). Другим решением для улучшения отображения может быть использование другого графического драйвера.

Во время построения графика обрабатывается большое количество данных. Иногда достигаются пределы операционной системы. Таким образом, выход из графика размером ISO A0 будет очень проблематичным. RFEM не использует собственные драйверы для управления плоттером, а драйверы включены в Windows. Тесты показали, что данные драйверы нестабильны и являются дефектными. Поэтому настоятельно рекомендуется использовать оригинальные драйверы производителя плоттера. Плоттер не должен устанавливаться в качестве принтера по умолчанию в Windows, но выбран при печати.

Многие драйверы плоттера предлагают альтернативы для подготовки графики в плоттере или на компьютере. Это происходит быстрее в плоттере, а потому, что у плоттера только очень маленькая оперативная память, части изображения могут быть потеряны. Это приводит к отсутствию описаний, линий или пломб. Часто плоттер также показывает соответствующее сообщение, например, HP «Out of Memory, Data был потерян».

Ключевые слова

Расчет График Качество печати
