Sandy Matula Protokół wydruku RFEM RSTAB

Czy w przypadku drukowania można ustawić w "pełnym" trybie wyświetlania jakość wydruku wyższą niż "Maksimum (maksymalnie 5000 x 5000 pikseli)"?

Odpowiedź

Niestety, odpowiedź brzmi: nie. Z naszego doświadczenia wynika jednak, że jakość wydruku zależy głównie od sterownika drukarki. W przypadku problemów z drukowaniem najpierw należy znaleźć rozwiązanie.

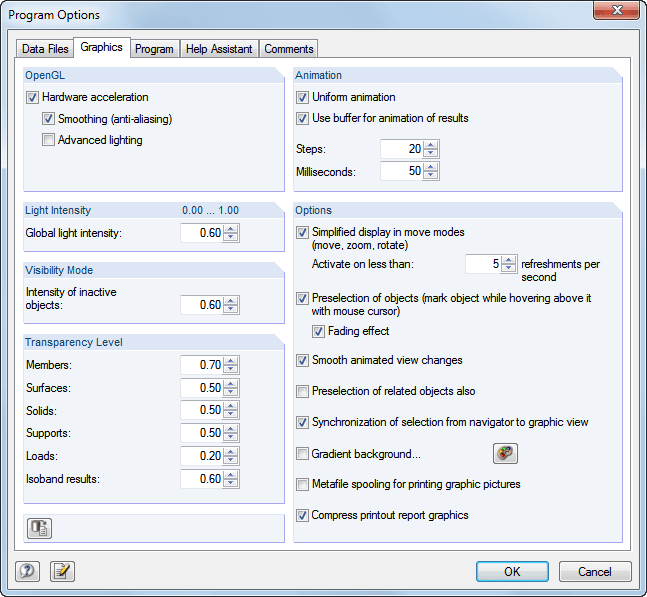

Jeżeli renderowanie jest już przedstawione w programie RSTAB lub RFEM w sposób postrzępiony, jest to spowodowane kartą graficzną. Renderowanie wykorzystuje funkcje OpenGL. Można nimi sterować za pomocą menu "Opcje" -> "Opcje programu" i przejść do zakładki "Grafika" (patrz rysunek). Innym rozwiązaniem służącym do poprawy wyświetlania może być zastosowanie innego sterownika karty graficznej.

Podczas kreślenia przetwarzana jest duża ilość danych. Niekiedy osiągane są ograniczenia systemu operacyjnego. Wydajność wydruku w rozmiarze ISO A0 o bardzo wysokiej jakości może zatem stanowić problem. Program RFEM nie wykorzystuje własnych sterowników do sterowania ploterami, ale sterownikami systemu Windows. Testy wykazały, że te sterowniki są niestabilne i wadliwe. Z tego względu zaleca się używanie oryginalnych sterowników producenta plotera. Ploter nie powinien być ustawiony jako drukarka domyślna w systemie Windows, ale wybrany podczas drukowania.

Wiele sterowników plotera oferuje rozwiązania alternatywne do przygotowania grafiki na ploterze lub w komputerze. Jest szybszy w ploterze, ale ponieważ ploter posiada tylko bardzo małą pamięć o dostępie swobodnym, części obrazu mogą zostać utracone. W wyniku tego brakuje opisu, linii lub wypełnień. Często na ploterze wyświetlany jest odpowiedni komunikat, na przykład HP "Brak pamięci, Dane zostały utracone".

Słowa kluczowe

Plotowanie Grafika Jakość wydruku
