FAQ 001114 CS

1. prosince 2017

Sandy Matula Tiskový protokol RFEM RSTAB

Pro grafické znázornění můžem nastavit režim zobrazení v "pevném provedení" o hodnotu vyšší než "Maximální (max 5000 x 5000 pixelů)"?

Odpověď

Bohužel není odpověď. Podle našich zkušeností ovšem kvalita tisku závisí hlavně na tiskovém ovladači. V případě potíží s tiskem se prosím nejdříve pokuste najít řešení.

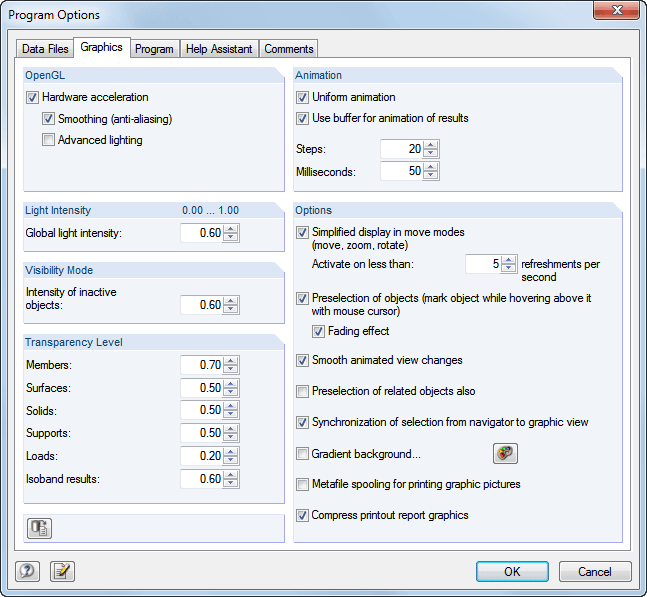

Pokud se v RSTABu nebo v RFEMu zvětšuje zobrazení, je grafická karta v grafickém okně. Vykreslení používá funkce OpenGL. Můžete je ovládat po výběru v hlavní nabídce "Možnosti" -> "Možnosti programu" a kliknutím na záložku "Grafika" (viz obrázek). Dalším řešením pro vylepšení zobrazení může být použití jiného grafického ovladače.

Při tisku se zpracovává velké množství dat. Někdy jsou dosaženy limity operačního systému. Výpočet výstupu ve formátu ISO A0 s velmi vysokou kvalitou může být proto problematický. RFEM nepoužívá ke kontrole plotru vlastní ovladače, ale ovladače zahrnuté v systému Windows. Testy ukázaly, že tyto ovladače jsou nestabilní a vadné. Proto se doporučuje použít původní ovladače výrobce plotru. Plotr bychom neměli nastavovat jako standardní tiskárnu v systému Windows, ale měli bychom ji vybrat při tisku.

Mnoho ovladačů plotrů nabízí alternativy pro přípravu grafiky v plotru nebo v počítači. V plotru je to rychlejší, ale kvůli tomu, že plotr má pouze malou náhodnou přístupovou paměť, může dojít ke ztrátě částí obrázku. Výsledkem jsou chybějící popisky, linie nebo výplně. Často se na plotru zobrazí příslušná zpráva, například HP "Mimo paměti, data byla ztracena".

Klíčová slova

Plotování Grafika Kvalita tisku
