Какой самый простой способ ввода ножничного шарнира в RSTAB или RFEM?

Ответ

В общей системе координат доступны специальные типы шарниров, например, шарнир «ножницы». Ножничные шарниры представляют собой соединение пересечений балок в RSTAB и RFEM.

Требуемая

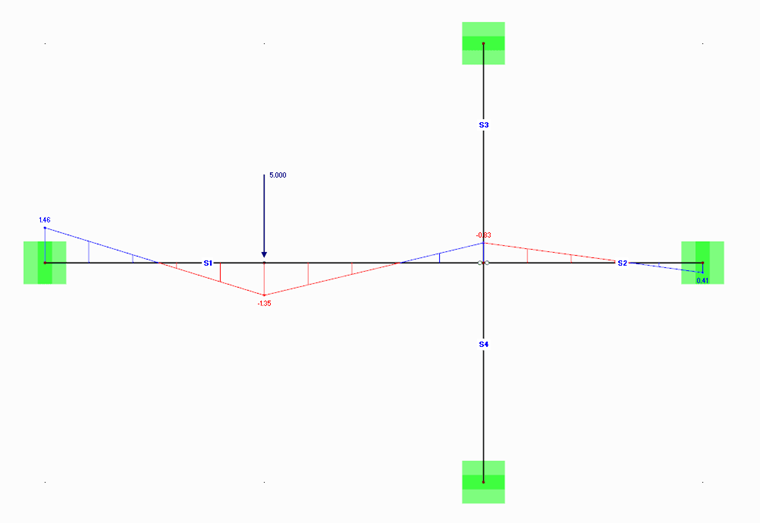

В данном примере файла, мы имеем четыре стержня, соединенных в одном узле. Каждая из двух пар стержней передает моменты в своем «непрерывном направлении», но они не передают никаких моментов другой паре. В узле передаются только осевые и поперечные силы.

Решение

Шарнир с ножницами может быть выполнен в RSTAB или RFEM с общим определением шарнира.

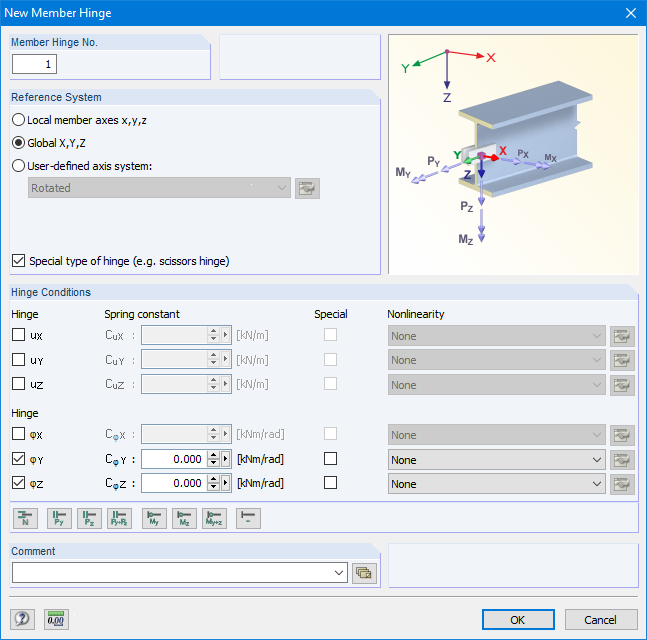

Pисунок 01 - Глобальный стержень стержня - тип «Ножничный шарнир»

В этом случае шарнир должен быть назначен либо на стержнях 1 и 2 или на стержнях 3 и 4. Другая пара пересекающихся стержней смоделирована без шарнира.

Также имеется краткий видеоурок о «ножничных шарнирах», который можно посмотреть по ссылке ниже.

Ключевые слова

рычажный шарнир Непрерывный шарнир Пересечение балок Прогон Стропила
