Jaki jest najłatwiejszy sposób wprowadzenia zwolnienia widełkowego w programie RSTAB lub RFEM?

Odpowiedź

W globalnym układzie współrzędnych dostępne są specjalne typy przegubów, takie jak przegub nożycowy. Zawiasy nożycowe stanowią połączenie przekrojów belek w programach RSTAB i RFEM.

Cel

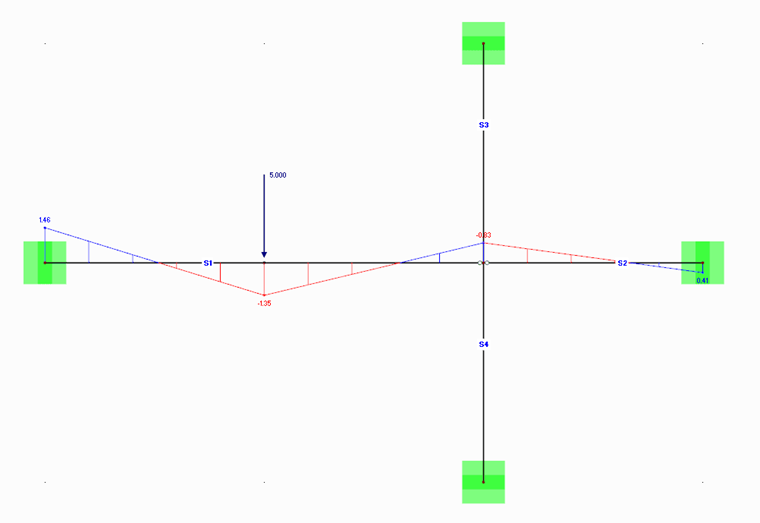

W przykładowym pliku masz cztery pręty połączone w jednym węźle. Każda z dwóch par prętów przenosi momenty w „ciągłym kierunku”, ale nie przenoszą one momentów na drugą parę. W węźle przenoszone są tylko siły osiowe i tnące.

Rozwiązanie

Zwolnienie nożycowe można wprowadzić w programie RSTAB lub RFEM przy użyciu definicji zwolnienia globalnego.

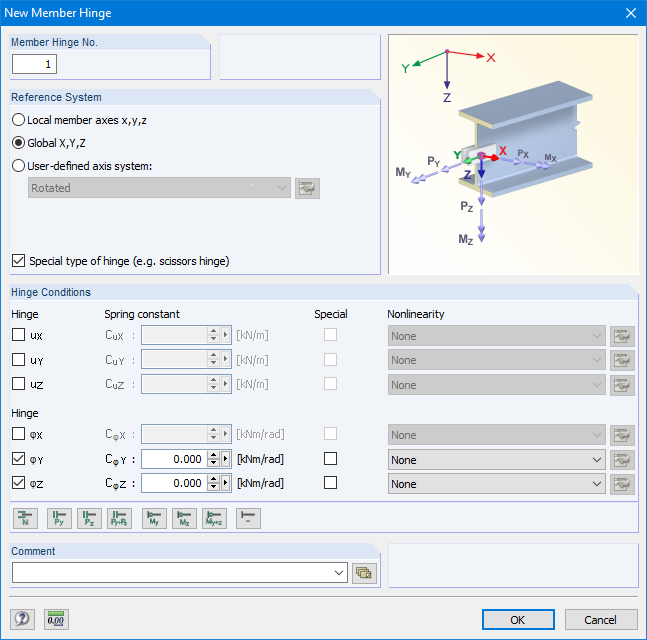

Rysunek 01 - Globalny przegub prętowy - Typ "Zawias nożycowy"

W takim przypadku zwolnienie należy przydzielić do prętów 1 i 2 lub do prętów 3 i 4.  Pozostała para krzyżujących się prętów jest modelowana jako przenosząca zginanie bez zwolnienia.

Istnieje również krótki tutorial wideo na temat „przegubów nożycowych”, który można obejrzeć, klikając poniższy link.

Słowa kluczowe

przegub widełkowy Ciągły przegub Przekroczenie belki Płatew Krokwie
