Jaký je nejjednodušší způsob, jak zadat nůžkové uvolnění v programu RSTAB nebo RFEM?

Odpověď

Pro globální souřadný systém jsou k dispozici také speciální typy kloubů jako například nůžkový kloub. Nůžkové klouby představují spojení křížících se nosníků v programu RSTAB a RFEM.

Cílení

Ve vzorové složce jsou k uzlu připojeny čtyři pruty, z nichž mají dva pruty posunout momenty ve svém "směru spojitosti". Na druhý pár prutů však nemůžeme přenášet žádné momenty. Následně se v uzlu zcela převezmou pouze normálová a smyková síla.

Řešení

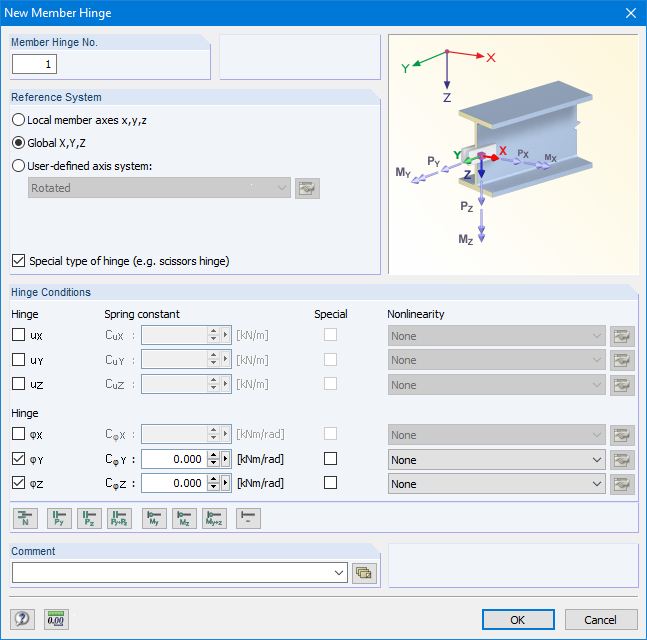

Takovýto nůžkový kloub lze implementovat v programu RSTAB nebo RFEM s definicí globálního uvolnění.

Kloub tak přiřadíme buď prutům 1 a 2 nebo prutům 3 a 4. Druhý křížící se prut je pevně modelován bez kloubu.

K dispozici je krátký výukový program o "nůžekových kloubech", který naleznete na opačném odkazu.

Klíčová slova

Nůžkový kloub
