Quando si seleziona il sistema di coordinate di riferimento globale, è possibile selezionare tipi speciali di cardini, come il cardine a forbice. Con le cerniere a forbice, è possibile modellare l'incrocio di travi in RFEM e RSTAB.
Obiettivo

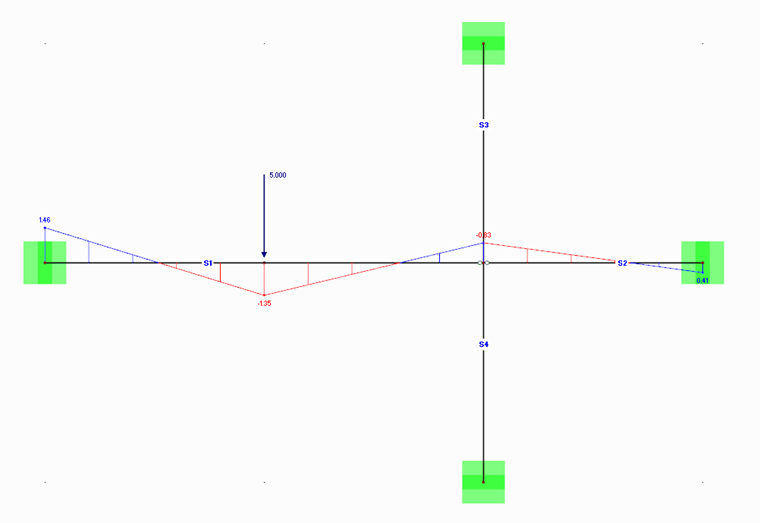

Nel file di esempio, sono presenti quattro aste collegate in un nodo. Ciascuna delle due coppie di aste trasferisce i momenti nella sua "direzione continua", ma non trasferiscono nessun momento all'altra coppia. Solo le forze assiali e di taglio sono trasferite nel nodo.
Soluzione

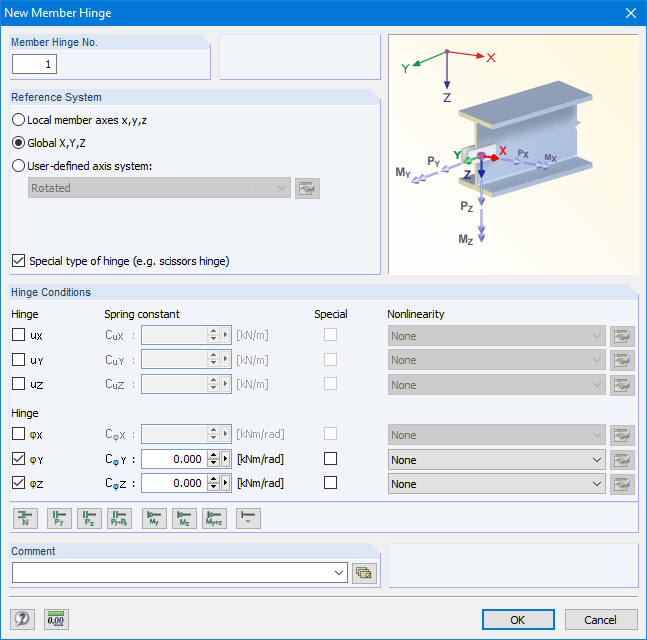

Utilizzare una definizione di cerniera globale per realizzare una cerniera a forbice in RFEM o RSTAB.
In questo caso, il cardine deve essere assegnato all'asta 1 e all'asta 2, oppure all'asta 3 e all'asta 4. L'altra coppia di aste è modellata come resistente alla flessione senza cerniera.
C'è anche un breve video tutorial sui "cerniere a forbice", che puoi guardare facendo clic sul link sottostante.
