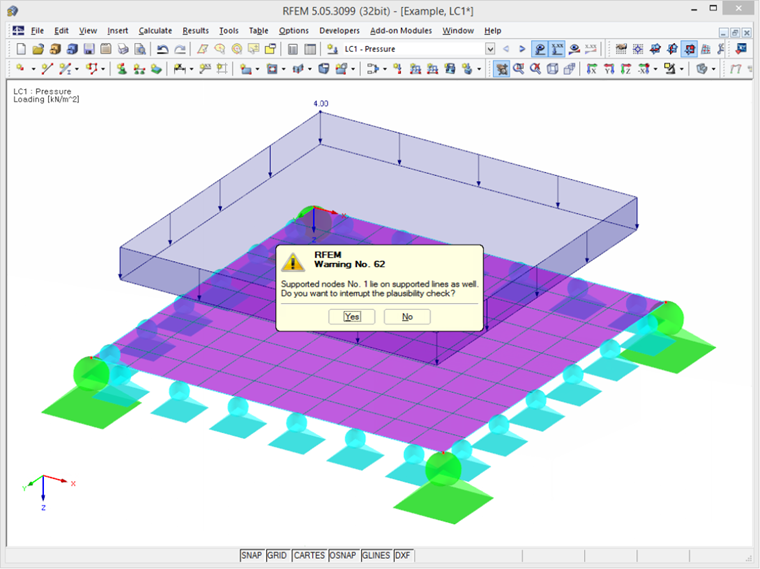

Что означает предупреждение «Поддерживаемые узлы № 1-4 лежат на поддерживаемых линиях»?

Ответ

Предупреждение должно предотвращать двойные условия опоры, установленные по ошибке - один раз в качестве степеней свободы на узле (узловая опора) и один раз в качестве степеней свободы на конечной точке линии (поддержка линии). Пользователь может упускать из виду возможные конфликтующие граничные условия.

Поэтому при моделировании упругих оснований поверхности (см. RFEM-руководство, ключевое слово «клин почвы»), может быть полезно определить различные жесткости узловых и линейных опор. Если условия опоры установлены в соответствии с назначением цели, можно закрыть предупреждающее сообщение, нажав кнопку «Нет».

Предупреждение можно предотвратить, например, введя короткую несущую линию перед поддерживаемым узлом.
