FAQ 002065 CS

1. prosince 2017

Robert Vogl Výpočet RFEM 5.xx

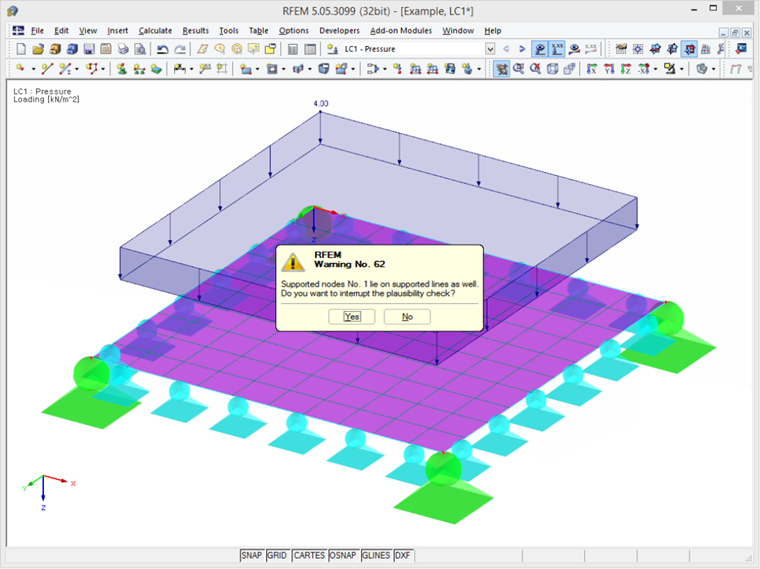

Co znamená varovné hlášení "Podporované uzly č. 1-4 na podepřeném okraji"?

Odpověď

Výztuž by nemělo bránit dvojitým zadáním opěrných podmínek - jednou stupňů volnosti v uzlu (uzlové podpory) a jednou v stupních volnosti na koncovém bodu linie (liniová podpora). Uživatel může přehlédnout případné konfliktní okrajové podmínky.

Proto lze při modelování povrchových elastických podloží definovat různé tuhosti u uzlových a liniových podpor (viz manuál RFEM, klíčové slovo "Klín zeminy"). Pokud jsme tak stanovili podmínky podpory, lze varovné hlášení zavřít kliknutím na 'Ne'.

Varování lze zabránit například vložením krátké nepodporované linie před podporovaný uzel.
