FAQ 002065 FR

1 décembre 2017

Robert Vogl Calcul RFEM 5.xx

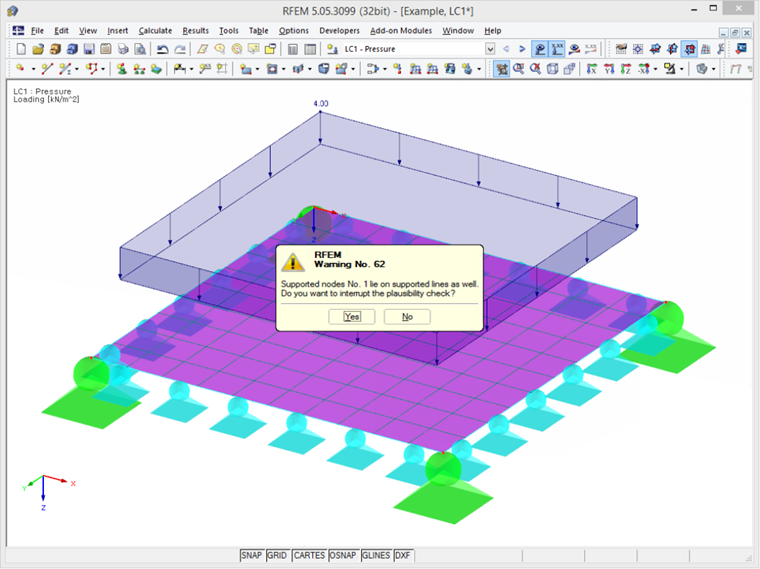

Que signifie l'avertissement « Les nœuds supportés No. 1-4 reposent sur les des lignes également supportées » ?

Réponse

L'avertissement doit empêcher les conditions d'appui doublées définies par erreur - une fois comme degrés de liberté sur le nœud (appui nodal) et une fois comme degrés de liberté sur le point final de la ligne (appui linéique). Un utilisateur peut ignorer les éventuelles conditions aux limites conflictuelles.

Il peut donc être utile de définir des rigidités différentes pour les appuis nodaux et linéiques lors de la modélisation des fondations élastiques de surface (voir le manuel de RFEM, mot-clé «coin de sol»). Si les conditions d'appui ont été définies ainsi, vous pouvez fermer le message d'avertissement en cliquant sur «Non».

Vous pouvez empêcher l'avertissement en insérant une courte ligne non supportée avant un nœud pris en charge, par exemple.
