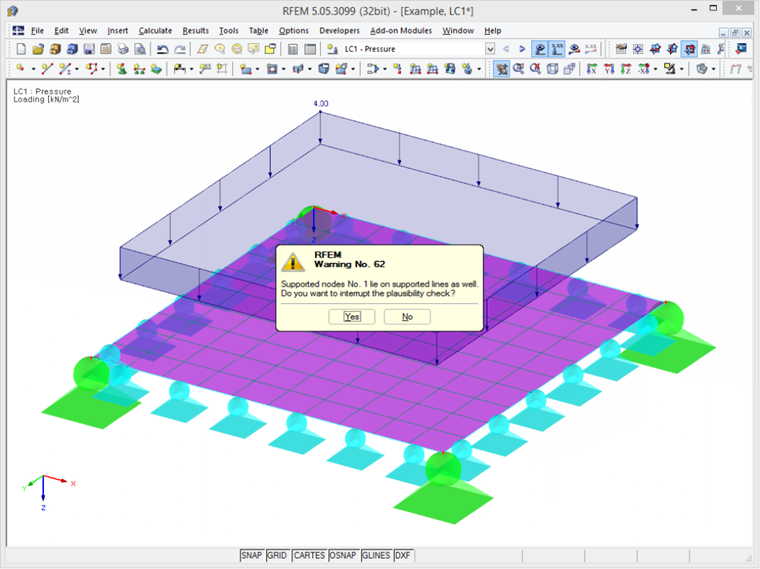

该警告应防止错误设置双支座条件 - 一次作为节点自由度(节点支座),一次作为线端点自由度(线支座)。 您可能会忽略可能相互冲突的边界条件。
因此,在面弹性地基建模时为节点支座和线支座定义不同的刚度可能会很有用(见 RFEM 手册中的关键词“土的楔形”)。 如果已经设置了支座条件,则可以通过单击“否”关闭警告信息。
例如,您可以通过在一个受支撑的节点之前插入一个短的非支撑线来避免出现警告。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
在 RFEM 6 和 RSTAB 9 中,您可以将线图导出为 SVG 格式(矢量图形)。
SVG 的全称是可缩放矢量图形,是一种基于 XML 的文件格式,用于显示二维矢量图形。 这些矢量图形可以被缩放而不会丢失。 SVG 文件可以用文本编辑器进行编辑,可以嵌入网页中,在常用浏览器中打开。
