FAQ 002065 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM 5.xx

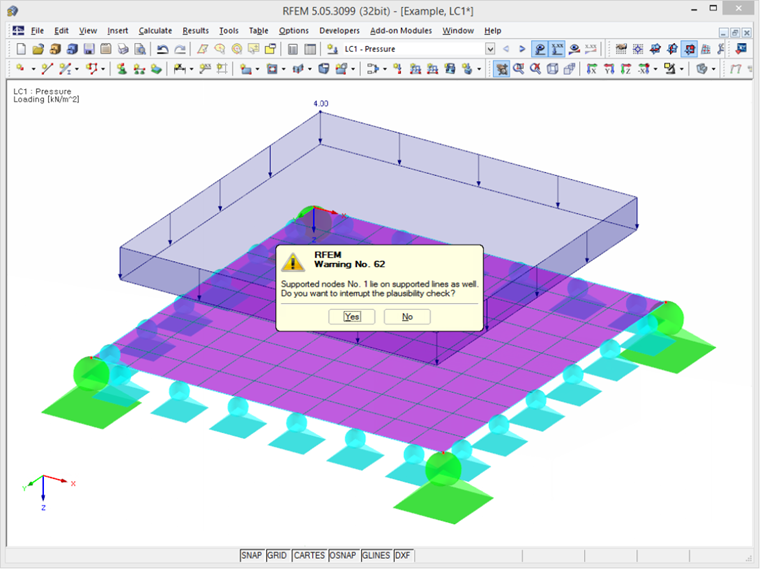

Co oznacza też ostrzeżenie "Węzły podporowe nr 1-4 leżą na podpieranych liniach"?

Odpowiedź

Ostrzeżenie to powinno zapobiec omyłkowemu podwojeniu warunków podparcia - raz jako stopień swobody węzła (podpora węzłowa) oraz raz jako stopień swobody w punkcie końcowym linii (podpora liniowa). Użytkownik może pominąć możliwe sprzeczne warunki brzegowe.

Z tego względu przy modelowaniu powierzchni fundamentów sprężystych może być użyteczne definiowanie różnych sztywności dla podpór węzłowych i liniowych (patrz podręcznik RFEM, słowo kluczowe "klin ziemi"). Jeżeli warunki podparcia zostały w ten sposób celowo ustawione, komunikat ostrzegawczy można zamknąć, klikając przycisk "Nie".

Ostrzeżenie można zapobiec poprzez wstawienie krótkiej, nieobsługiwanej linii, na przykład przed obsługiwanym węzłem.

Słowa kluczowe

Przechowywane linie węzłów magazynu węzłów
