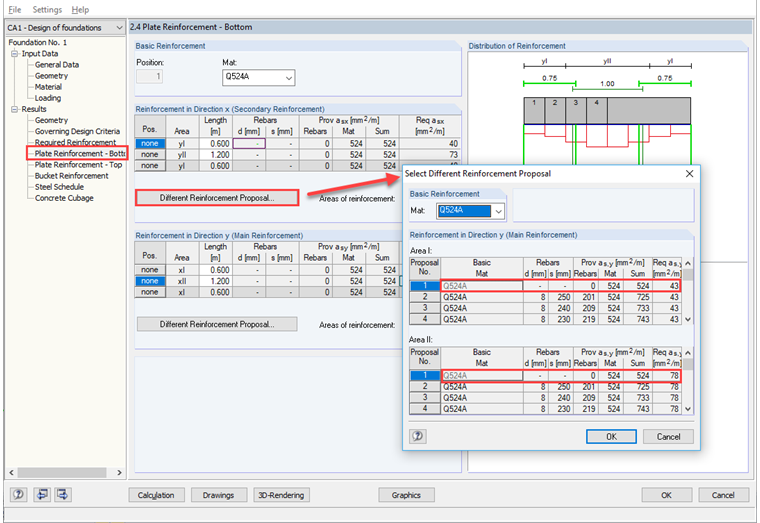

В окне 1.3 «Материалы » нельзя деактивировать все арматурные стержни. Здесь необходимо выбрать хотя бы один диаметр. Тем не менее, с помощью данной спецификации можно на одном из первых шагов расчета определить требуемую для фундаментной плиты изгибающуюся арматуру. В окне результатов 2.3 Требуемая арматура затем отображается, какая изгибаемая арматура должна быть предусмотрена для фундаментной плиты. Затем можно задать пользовательскую арматуру в окне 2.4 Армирование пластинами - Снизу. Для этого нажмите на кнопку « Другое предложение армирования ». Появится новое диалоговое окно, в котором можно указать, что должна применяться только арматура мата (без арматуры). Нажмите [OK], чтобы подтвердить изменения в этом диалоговом окне. Если после этого изменения щелкнуть в навигаторе модулей, появится сообщение о том, что из-за изменения арматуры расчет необходимо выполнить заново. Подтвердите это, нажав [Да]. Таким образом, расчет будет выполнен снова. После перерасчета можно открыть окно 2.7 Спецификация стальных конструкций. Здесь видно, что использовались только арматурные маты.
Вопрос
Можно ли для расчета фундаментных плит использовать только арматурные маты, а не арматуру?
База знаний
База знаний
База знаний
База знаний
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
В диалоговом окне «Querschnittпечать,
В RFEM 6 и RSTAB 9 у вас есть возможность вставить «Визуальные объекты» в качестве направляющих объектов. Можно импортировать файлы в форматах 3ds, stl и obj.
Эти объекты позволяют создать лучшую ссылку на размеры и размеры.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
