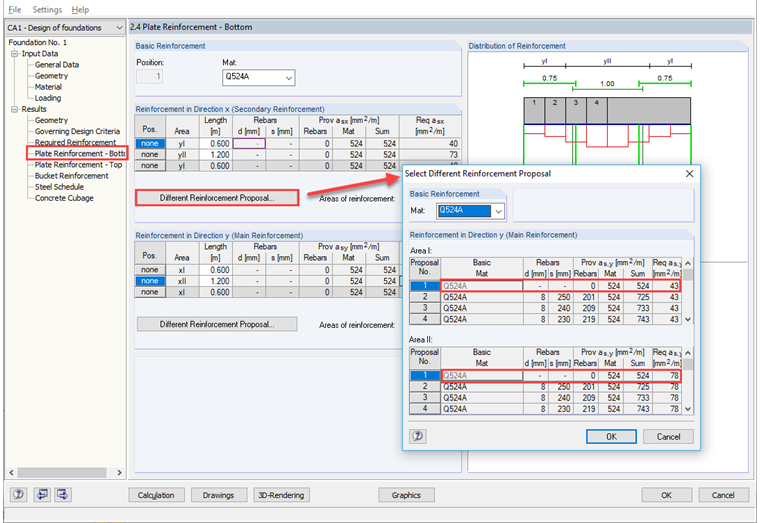

W oknie 1.3 Materiały nie ma możliwości wyłączenia wszystkich prętów zbrojeniowych. W tym miejscu należy wybrać co najmniej jedną średnicę. Jednak dzięki tej specyfikacji w jednym z pierwszych kroków obliczeniowych można określić zbrojenie na zginanie wymagane dla płyty fundamentowej. W oknie wyników 2.3 Zbrojenie wymagane można zobaczyć, które zbrojenie na zginanie ma zostać wykonane dla płyty fundamentowej. Następnie w oknie 2.4 Zbrojenie płytowe - Dół można określić zbrojenie zdefiniowane przez użytkownika. W tym celu należy kliknąć przycisk Inna propozycja zbrojenia... W nowym oknie dialogowym można określić, czy ma zostać zastosowane tylko zbrojenie na macie (bez prętów zbrojeniowych). W tym oknie dialogowym kliknąć [OK], aby potwierdzić zmianę. Kliknięcie w nawigatorze modułu po tej zmianie powoduje wyświetlenie komunikatu o konieczności ponownego przeprowadzenia obliczeń ze względu na zmianę w zbrojeniu. Potwierdź, klikając [Tak]. W ten sposób obliczenia zostaną wykonane ponownie. Po ponownym obliczeniu można otworzyć okno 2.7 Zestawienie stali. Tutaj widać, że wykorzystano wyłącznie maty zbrojące.
Pytanie
Czy można wybrać opcję, w której do wymiarowania płyt fundamentowych należy stosować tylko maty wzmacniające, a nie pręty zbrojeniowe?
