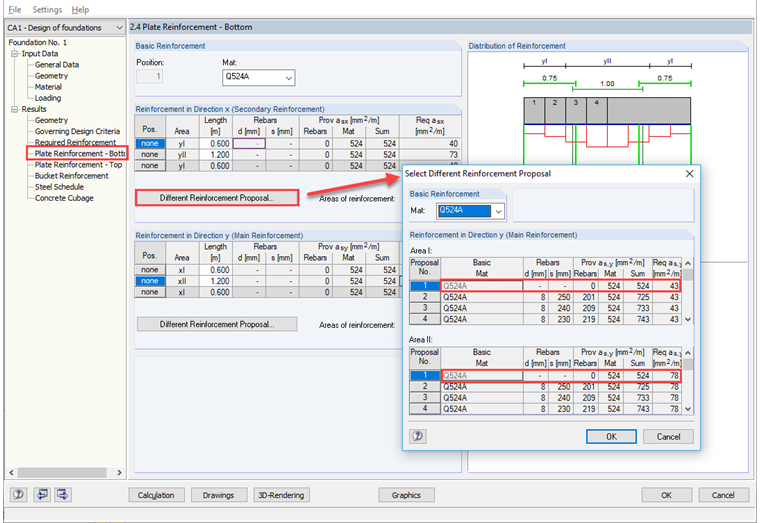

Na janela 1.3 Materiais , não é possível desativar todos os varões de armadura. Deve ser selecionado pelo menos um diâmetro aqui. No entanto, pode determinar a armadura de flexão necessária para a placa de fundação com esta especificação numa das primeiras etapas do cálculo. Na janela de resultados 2.3 Armadura necessária , pode então ver qual a armadura de flexão que deve ser fornecida para a placa de fundação. Em seguida, pode especificar uma armadura definida pelo utilizador na janela 2.4 Armadura de chapa - Inferior. Para isso, clique no botão Proposta de armadura diferente ... Aparece uma nova caixa de diálogo, onde pode especificar que apenas a armadura da manta deve ser aplicada (sem barras de aço). Clique em [OK] para confirmar a alteração nesta caixa de diálogo. Se clicar no navegador de módulos após esta alteração, recebe uma mensagem a indicar que o cálculo deve ser realizado novamente devido à alteração da armadura. Confirme isso clicando em [Sim]. Assim, o cálculo será realizado novamente. Após o recálculo, pode abrir a janela 2.7 Tabela de aço. Aqui pode observar que apenas foram utilizadas esteiras de reforço.
Pergunta
Existe uma opção de configuração para utilizar apenas esteiras de armadura e nenhuma armadura para o dimensionamento das placas de fundação?
Resposta:
