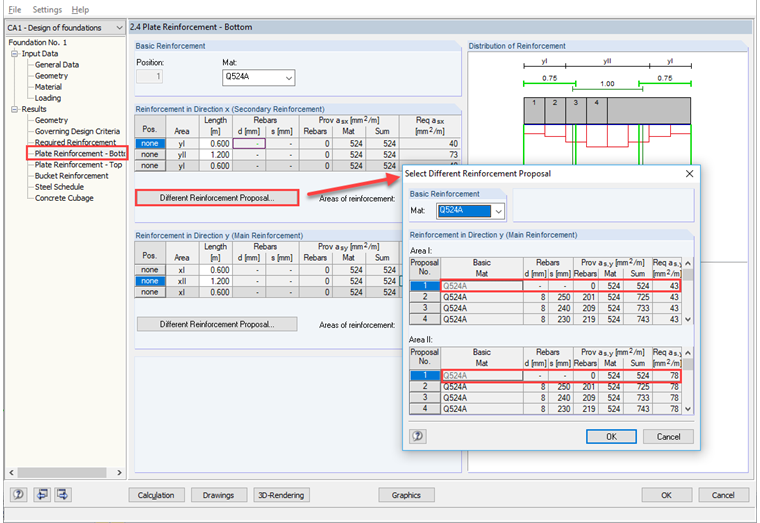

V dialogu 1.3 Materiály není možné deaktivovat všechny výztužné pruty. Zde je třeba vybrat alespoň jeden průměr. Ohybovou výztuž pro základovou desku lze ovšem stanovit již při prvním výpočtu. Ve výstupním dialogu 2.3 Nutná výztuž pak vidíme, jaká ohybová výztuž má být použita pro základovou desku. Následně je možné v dialogu 2.4 Výztuž desky - dole zadat uživatelsky definovanou výztuž. Za tímto účelem klikněte na tlačítko Různé návrhy výztuže ... Otevře se nový dialog, v němž je možné zadat, zda se má použít pouze výztužná síť (žádné pruty výztuže). Tlačítkem [OK] potvrdíme změnu v tomto dialogu. Pokud po této změně kliknete v navigátoru modulu, zobrazí se hlášení, že výpočet je třeba provést znovu kvůli změně výztuže. Potvrďte to kliknutím na [Ano]. Výpočet se tak znovu provede. Po novém výpočtu lze otevřít dialog 2.7 Výkaz výztuže. Zde je vidět, že byly použity pouze výztužné rohože.
Dotaz
Je možné při výpočtu základových desek použít pouze výztužné rohože a žádné výztužné pruty?
